Toespoor instellen - Instelbare vooras zonder voorwielaandrijving

1.

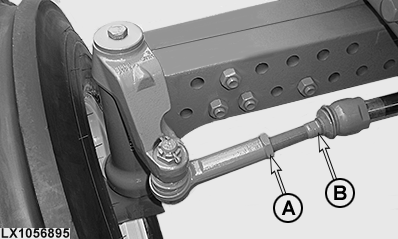

   LX1056895-UN-04JUN13

   A - Borgmoer

   B - Stang

   Lijn voorwielen uit voor vooruitrijden, schakel de motor uit, zet de versnellingsbak in parkeerstand en neem de sleutel uit het contactslot.

---




2. Draai borgmoer (A) los.

3. OPMERKING: Stel toespoor in op 3 - 9 mm (0.12 - 0.35 in.). Zie Toespoor controleren in dit hoofdstuk.

   Draai spoorstang (B) aan voor gewenste toespoor naar binnen of buiten.

   Punt	Meting	Specificatie
   Maximum toespoor naar binnen of buiten	Afstand	3—9 mm (0.12 - 0.35 in.)

4. Draai borgmoer (A) aan met 250 N˙m (185 lb.-ft.). Houd spoorstang stevig vast tijdens aandraaien van de borgmoer.
