Instelbare vooras zonder voorwielaandrijving instellen - Spoorbreedte instellen


Askniestukken instellen

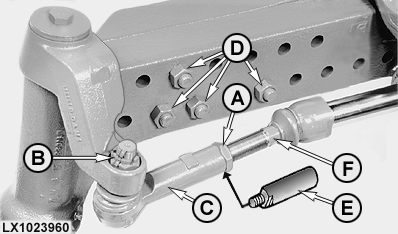

  1. LX1023960
    LX1023960-UN-30NOV99

    A - Borgmoer

    B - Kroonmoer

    C - Verbindingsarm

    D - Bouten askniestuk

    E - Spoorstangverlenging

    F - Spoorstang

    Hef de voorzijde van de trekker en ondersteun deze VEILIG onder het middendeel van de trekker.

    BELANGRIJK: De spoorstangen aan beide zijden van de as moeten afhankelijk van de spoorbreedte worden verlengd of ingekort. Zie Spoorstangverlengingen gebruiken.


  2. Draai borgmoer (A) los. Houd terwijl u dit doet spoorstang (F) zodanig vast dat deze niet kan bewegen.

  3. Demonteer splitpen en kroonmoer (B).

  4. Gebruik een hamer met een koperen of kunststof kop om het spoorstangeinde eruit te kloppen. Gebruik een uittrekgereedschap voor kogelverbindingen, indien voorhanden.

  5. Hang het askniestuk aan een geschikte hijsinrichting en demonteer vervolgens de bouten askniestuk (D).

  6. Zet askniestuk in de gewenste positie, monteer bouten (D) en draai deze aan met 400 N˙m (300 lb.-ft.).

  7. Schroef de spoorstangverlenging in de verbindingsarm en verbind vervolgens de verbindingsarm opnieuw met de spoorstang.

    OPMERKING: Alvorens de verlenging te monteren moet de verbindingsarm van de spoorstang worden ontkoppeld.

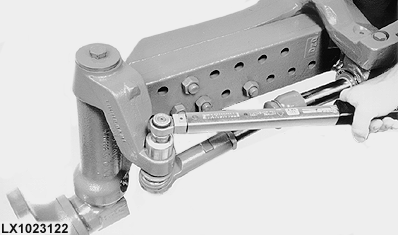

  8. LX1023122
    LX1023122-UN-08JUN99

    Monteer verbindingsarm op stuurarm, draai de kroonmoer aan met 100 N˙m (75 lb.-ft.) en monteer een nieuwe splitpen.


  9. Houd de verbindingsarm zodanig vast dat deze niet kan bewegen en draai de spoorstangverlenging aan met 300 N˙m (220 lb.-ft.). Controleer vervolgens toespoor en stel deze in (zie desbetreffende informatie in dit hoofdstuk).

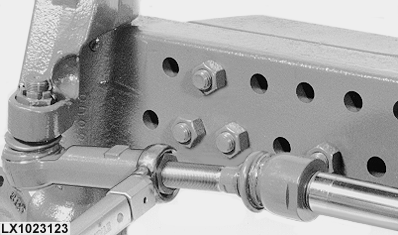

  10. LX1023123
    LX1023123-UN-08JUN99

    Draai de borgmoer, na het instellen van het toespoor, aan met 250 N˙m (185 lb.-ft.). Houd tijdens het aandraaien van de borgmoer de spoorstangverlenging zodanig vast dat deze niet kan bewegen.



Spoorstangverlengingen gebruiken

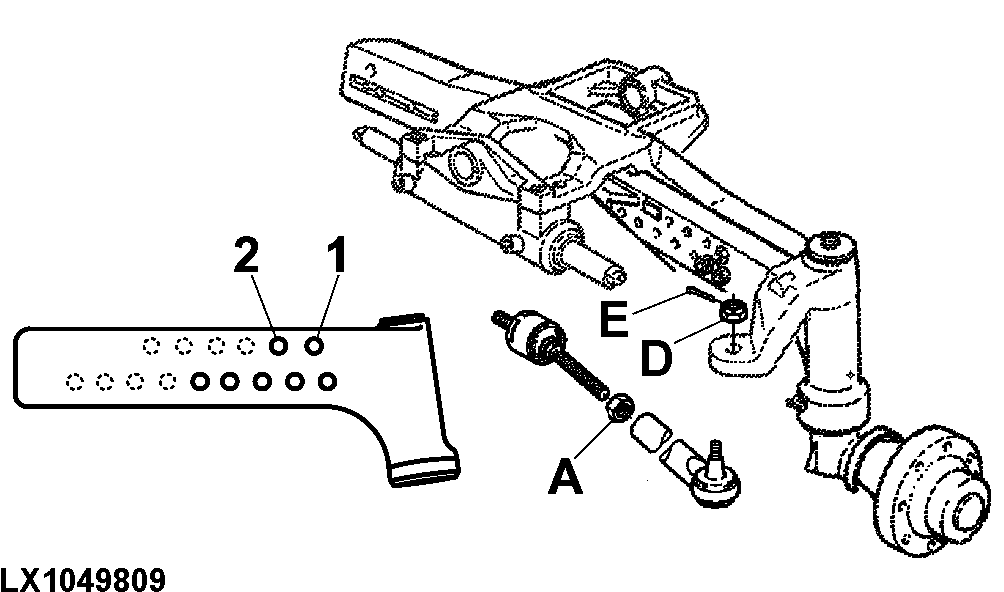

LX1049809
LX1049809-UN-13SEP10

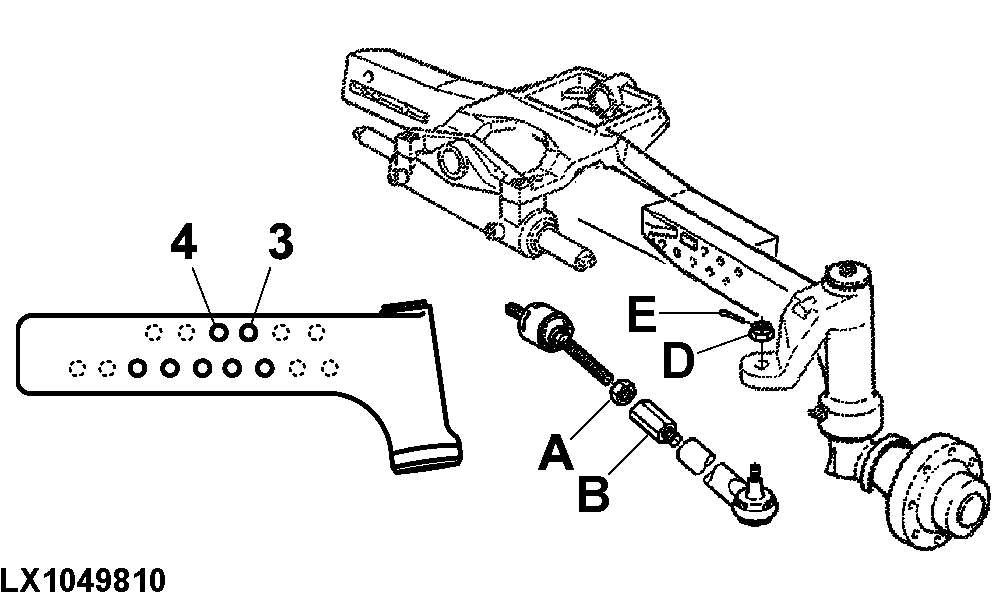

LX1049810
LX1049810-UN-13SEP10

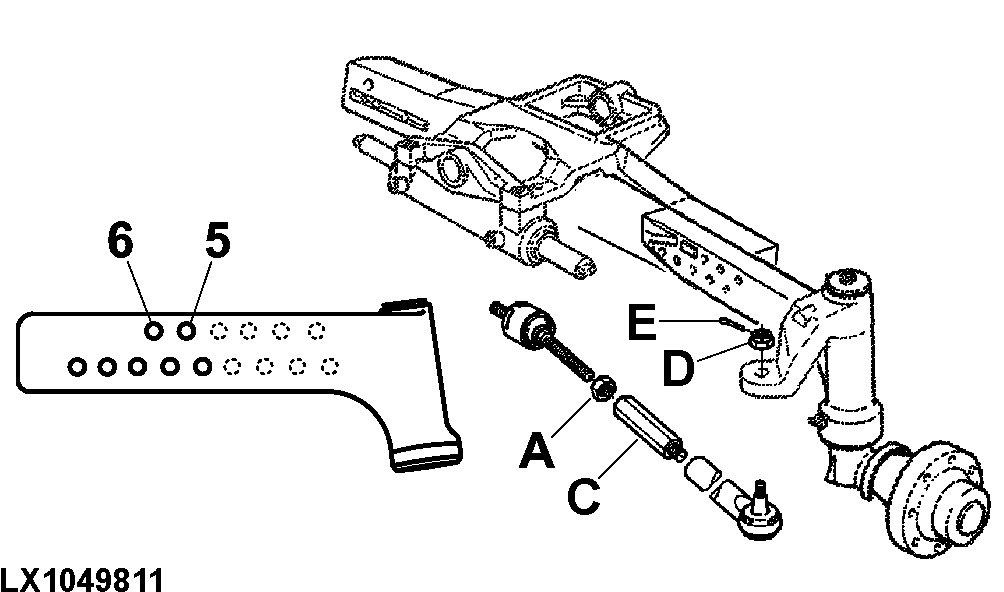

LX1049811
LX1049811-UN-13SEP10

A - Borgmoer (250 N˙m; 185 lb.-ft.)

B - Korte verlenging L150047 (102 mm; 4 in.)

C - Lange verlenging L157909 (204 mm; 8 in.)

D - Kroonmoer (100 N˙m; 75 lb.-ft.)

E - Splitpen

Afhankelijk van de positie van de askniestukken (zie afbeeldingen vooras) zijn eventueel spoorstangverlengingen vereist.

Positie van askniestuk

Spoorstangverlenging vereist

1 en 2

Verlenging niet vereist

3 en 4

Korte verlenging L150047 (102 mm; 4 in.)

5 en 6

Lange verlenging L157909 (204 mm; 8 in.)
