Instructies voor gebruik

LX1049749-UN-21MAY10

Articulatie aandrijfas

LX1049900-UN-22FEB11

Vorken correct uitlijnen

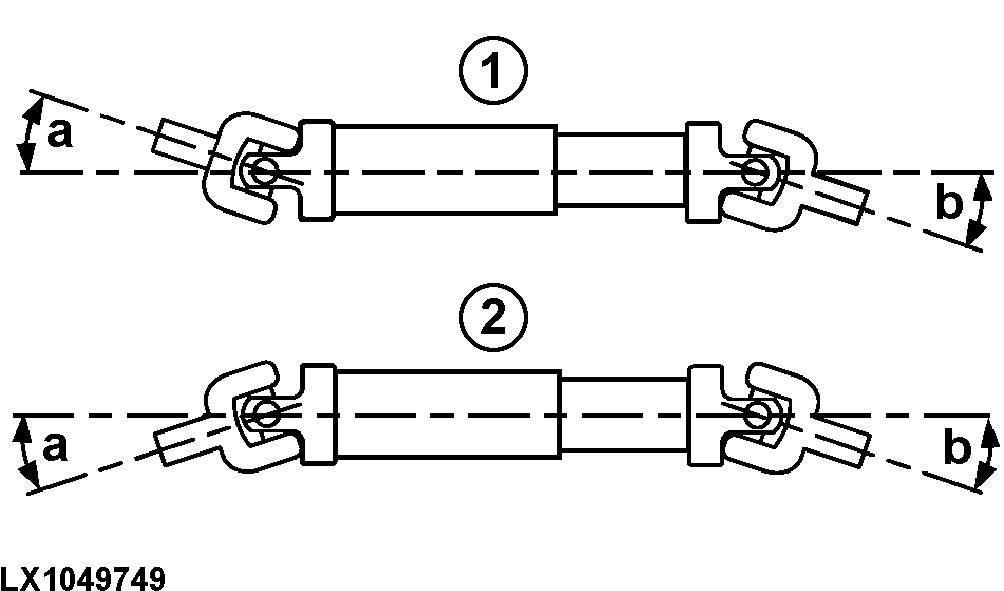

1 - Z-vormige constructie

2 - W-vormige constructie

Hoeken (a) en (b) aan de kruiskoppelingen moeten aan beide einden van de aandrijfas zo veel mogelijk hetzelfde zijn.

Bij toepassingen waarbij dit niet het geval is (bijvoorbeeld scherpe hoeken met ingeschakelde PTO) is het raadzaam een aandrijfas met continu toerental te gebruiken.

OPMERKING: De twee schematische tekeningen tonen geen geleiders op de aandrijfas. Een geleider is bij het gebruik van aandrijfassen verplicht.

BELANGRIJK: Alleen gebruiksomstandigheden zoals beschreven in de gebruikshandleiding van de verschillende werktuig zijn toegelaten. Dit geldt in het bijzonder voor de maximum toegestane articulatiehoek, het gebruik van vrijloopkoppelingen en overbelastingskoppelingen, en voor de voorgeschreven hoeveelheid overlapping van in elkaar geschoven pijpen.

BELANGRIJK: Neem voor gebruik van een PTO-aangedreven werktuig maatregelen die ervoor zorgen dat de aandrijfas regelmatig wordt gesmeerd. Neem de instructies in de gebruikshandleiding van de fabrikant in acht.

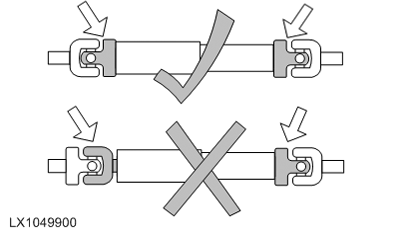

BELANGRIJK: Bij multi-componenten, telescoop-aandrijfassen, moeten de gaffels aan elk einde zijn uitgelijnd zoals afgebeeld. De gaffels aan elk einde moeten NIET 90° ten opzichte van elkaar staan (zie pijlen in afbeelding rechts).
