Toespoor instellen (trekkers met as voorwielaandrijving)

1.

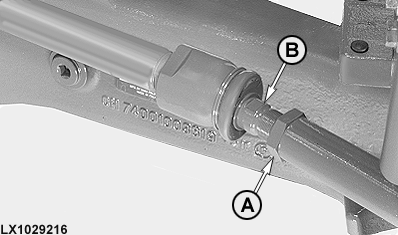

   LX1029216-UN-02APR03

   A - Borgmoer

   B - Stang

   Lijn voorwielen uit voor vooruitrijden, schakel de motor uit, zet de versnellingsbak in parkeerstand en neem de sleutel uit het contactslot.

---




2. Draai borgmoer (A) los.

3. OPMERKING: Een toespoor van ± 1,5 mm (0.06 in.) is toegestaan. Zie Toespoor controleren in dit hoofdstuk.

   Draai stang (B) aan voor de gewenste toespoor naar binnen of buiten.

   Punt	Meting	Specificatie
   Maximum toespoor naar binnen of buiten	Afstand	1,5 mm (0.06 in.)

4. Draai borgmoer (A) aan tot het voorgeschreven moment.

   Punt	Meting	Specificatie
   Borgmoer	Moment	328 tot 363 N˙m 242 tot 267 lb.-ft.
