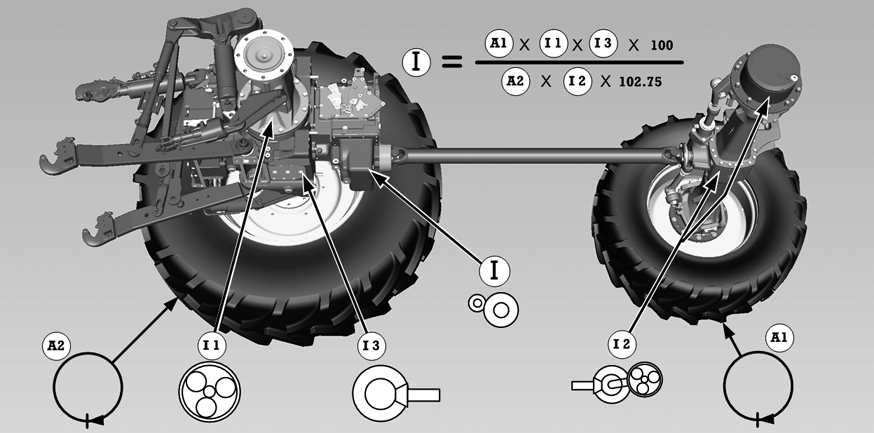

Bandencombinaties berekenen (grafiek)

LX1049989-UN-22JUL11

I - Verhouding van tandwielcombinatie voor voorwielaandrijving

A1 - Afrolomtrek voorbanden voor voorbanden

A2 - Afrolomtrek voor achterbanden

I1 - Achterasverhouding

I2 - Totale verhouding van as voorwielaandrijving

I3 - Verhouding van differentieel

Deze afbeelding toont de relatie tussen componenten voor de berekening van de versnellingsbakverhouding.
