Trekinrichting (rotshaak/kogel-type)

OPMERKING: Componenten van de rotshaak/kogelvormige trekinrichting die onderhevig zijn aan slijtage moeten elke 250 uur worden gecontroleerd (zie “Onderhoud / Elke 250 uur”). Vervang deze indien nodig.

Trekinrichting (rotshaak)

LX1041424-UN-10NOV06

A - Veer

B - Pen

C - Houder

Trek veer (A) omhoog en schuif pen (B) naar rechts om een werktuig te bevestigen. Houder (C) wordt door een veer omhooggeduwd. Duw na bevestiging van het werktuig de houder (C) omlaag en schuif pen (B) helemaal naar links. Beweeg veer (A) terug in vergrendelde positie (de positie die is afgebeeld).

Kogelvormige trekinrichting

LX1049992-UN-27JUL11

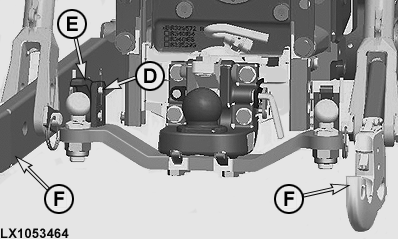

LX1053464-UN-29JAN13

A - Hendel

B - Instelbout

C - Houder

D - Grendelpen

E - Houder

F - Trekstangen

BELANGRIJK: Is er een kogelvormige trekinrichting met gedwongen stuursysteem aan één of beide zijden, neem het volgende in acht:

• Voordat werktuigen bevestigd kunnen worden, moeten eerst de aanhangerkoppeling en het gedwongen stuursysteem verwijderd worden.

• Voordat aanhangwagens met gedwongen stuursysteem gekoppeld kunnen worden, moeten de trekstangen (F) verwijderd worden.

Trek hendel (A) omhoog en naar rechts om een werktuig te bevestigen. Hierdoor gaat de vergrendeling open. Nu kan houder (C) omhoog worden bewogen. Duw nadat het werktuig is bevestigd houder (C) omlaag en zet hendel (A) in de oorspronkelijke positie. Hendel (A) klikt alleen goed in wanneer de grendelpen helemaal naar links wordt geduwd. Gebruik indien nodig een 8 mm (0.3 in.) inbussleutel om stelschroef (B) op de houder in te stellen en zo plaats te maken voor het oog van het aangehangen werktuig. Draai vervolgens de borgmoer aan tot 300 N˙m (220 lb-ft) met een sleutel van 30 mm (1.2 in.).

Trek om het gedwongen stuursysteem te bevestigen aan grendelpen (D), til houder (E) omhoog en schakel de koppeling van het gedwongen stuursysteem in. Breng daarna houder (E) en grendelpen (D) terug in hun oorspronkelijke posities.

Trekhaak aankoppelen

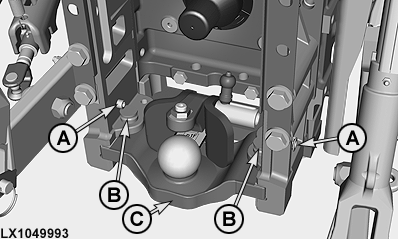

LX1049993-UN-27JUL11

A - Grendelpen

B - Borgpen

C - Steun

De trekinrichting met rotshaak of kogel kan eenvoudig worden verwijderd, bijvoorbeeld voor het monteren van een trekhaak. Trek grendelpennen (A) eruit, verwijder borgpennen (B) en trek steun (C) er naar achter uit.
