Driepuntsgewicht voormonteren

WAARSCHUWING: Bij onderstaande werkzaamheden altijd de veiligheidsinstructies opvolgen.

WAARSCHUWING: Hef- en transportuitrusting voor de gewichten moeten minstens 900 kg (1985 lb) of 1150 kg (2535 lb) kunnen dragen.

WAARSCHUWING: Gebruik alleen goedgekeurde hefuitrusting.

WAARSCHUWING: Volg de veiligheidsvoorschriften op. Ga niet onder geheven lading staan.

OPMERKING: Om transport van gewichten te vergemakkelijken, is het een goed idee om deze op een pallet voor te monteren. Draagvermogen van het pallet controleren.

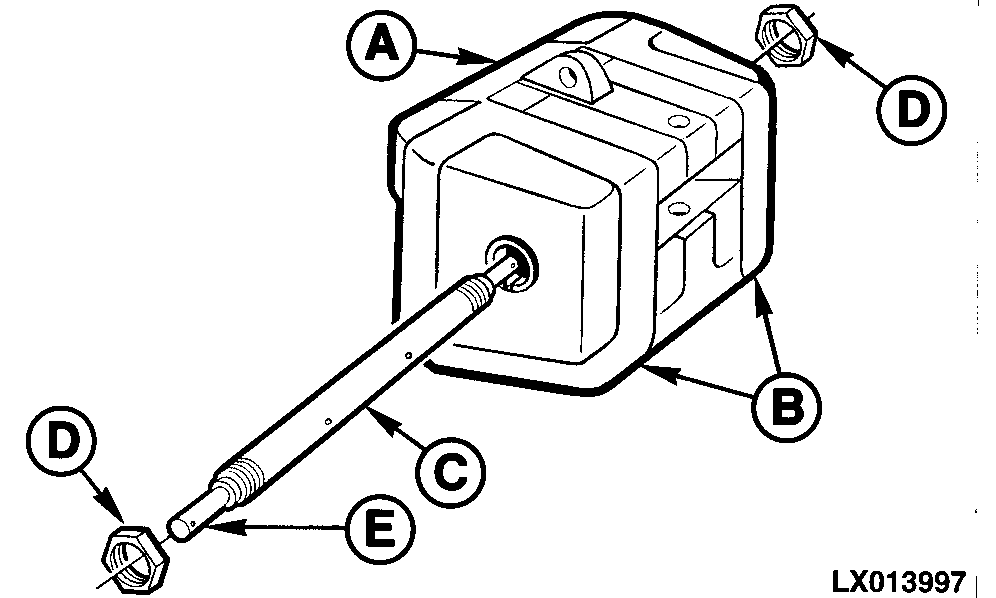

LX013997
LX013997-UN-02APR96

Gebruik een takel om het middelste gewicht (A) op een vlakke ondergrond neer te laten.

Bevestig de zijgewichten (B) aan de zijkanten van het middelste gewicht, en installeer draagas (C).

Draai moeren aan (D) met 300 N˙m (220 lb-ft).

Bij de aanbouw aan de driepuntshefinrichting, stel de pennen (E) op maximale lengte in.

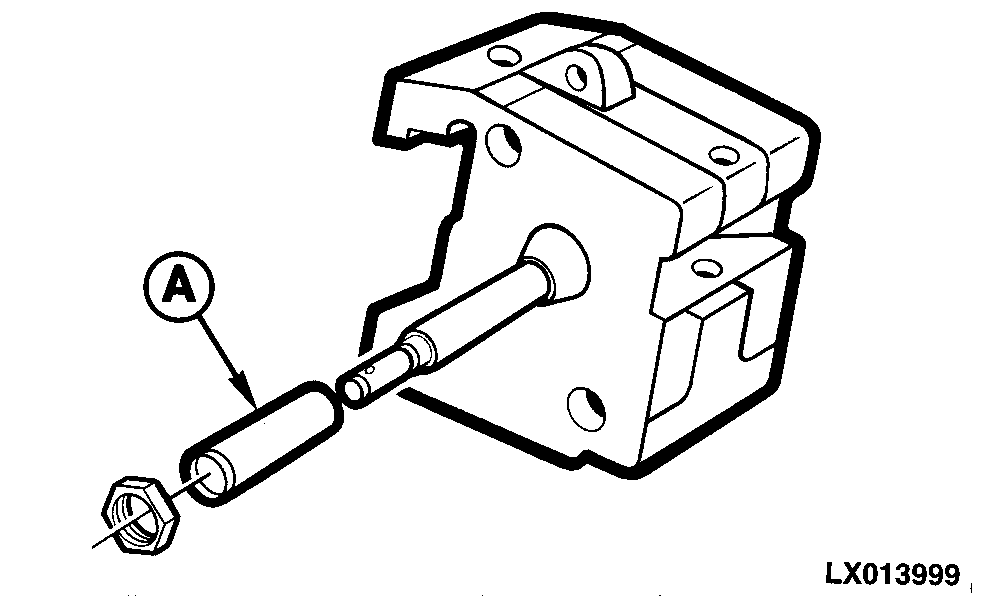

LX013999
LX013999-UN-02APR96

Wanneer alleen het middelste gewicht wordt aangebouwd, monteer een afstandsbus (A) op beide kanten van de draagas.

Draai de moeren aan tot 300 Nm (220 lb-ft).

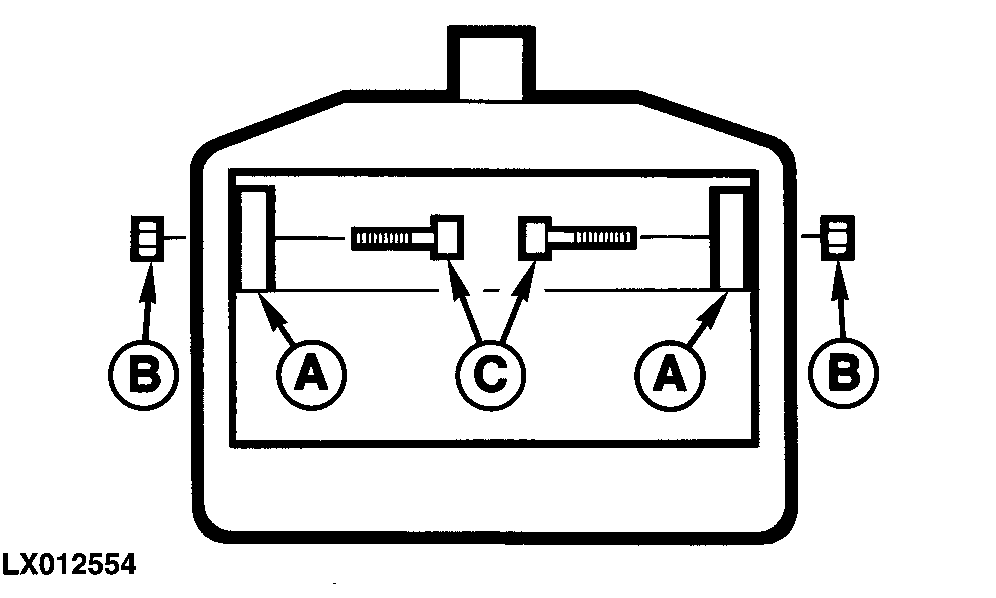

LX012554
LX012554-UN-27JUN96

Wanneer een 80 kg (175 lb) basisgewicht wordt aangebracht, monteer een afstandsstuk (A) aan beide binnenkanten.

Wanneer een 110 kg (240 lb) basisgewicht wordt aangebracht, zijn geen afstandsstukken nodig.

Monteer inbusbouten (C) van binnenuit en monteer moeren (B).

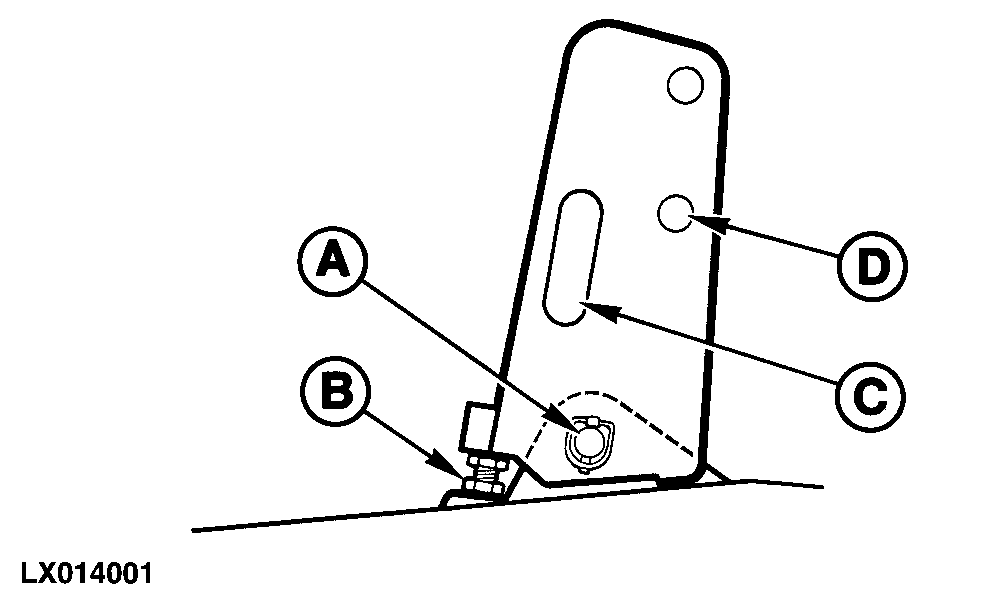

LX014001
LX014001-UN-02APR96

Bij aanbouw aan de driepuntshefinrichting, monteer de topstangbeugel. Monteer en borg pen (A). Stel schroef (B) in tegen het aanhanggewicht en zet deze vast met contramoer.

De topstang heeft een voorziening (C) waar afstandsstukken bevestigd kunnen worden als ze niet worden gebruikt.

Wanneer de topstangbeugel niet wordt gebruikt, kan deze worden gekanteld en via het gat (D) aan het gewicht worden bevestigd.

OULXE59,0010880-18-20060416
