Werking en selecteren van diagnoseadressen met het digitale display (gebruikersmodus)

Hier verschijnen diagnoseadressen die relevant zijn voor de klant.

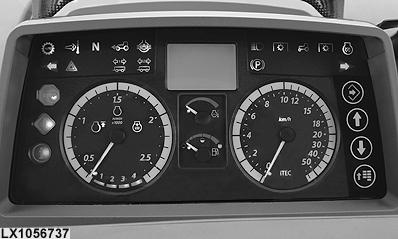

LX1056737-UN-26JUL12

Dashboard

LX1056738-UN-26JUL12

Toetsenbord

1 - Bevestigingstoets (bevestigen, verbergen, opslaan en starten)

2 - Pijltoetsen (omhoog en omlaag)

3 - Menutoets

Gebruik het toetsenbord voor toegang tot het dashboard.

1.

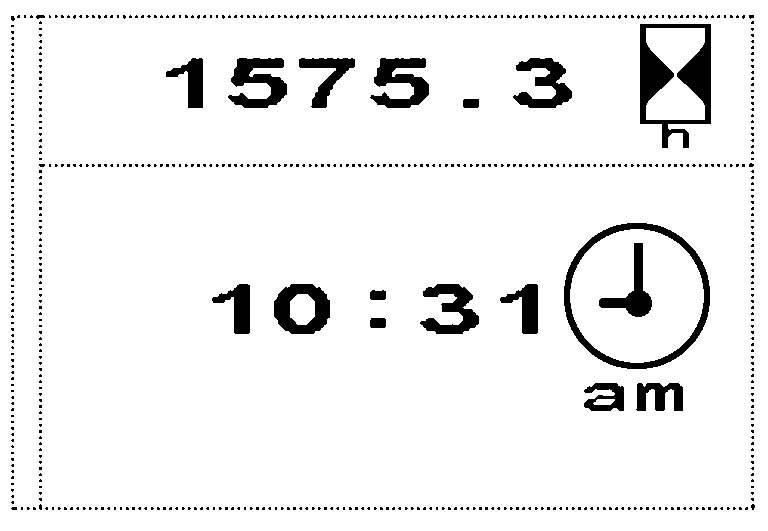

   LX1054061-UN-27JUN12

   Homepage

   OPMERKING: Als er diagnosestoringscodes of informatiemeldingen op het dashboard verschijnen, blijf dan op de enter-toets drukken tot alle diagnosestoringscodes en meldingen zijn verborgen.

   Druk op menutoets.

   OPMERKING: Volgorde van de weergegeven pagina's is afhankelijk van de voertuigconfiguratie.

   Gebruik de pijltoetsen om naar de pagina Toegang tot diagnose te scrollen.

---




2.

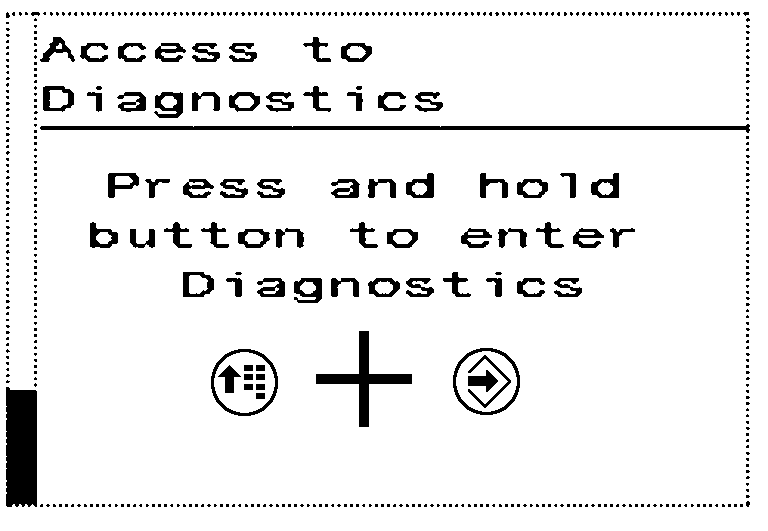

   LX1054062-UN-27JUN12

   Toegang tot diagnose

   Druk de menutoets en bevestigingstoets gelijktijdig in en hou beide vast tot het dashboard naar de diagnosemodus wisselt.

---




3.

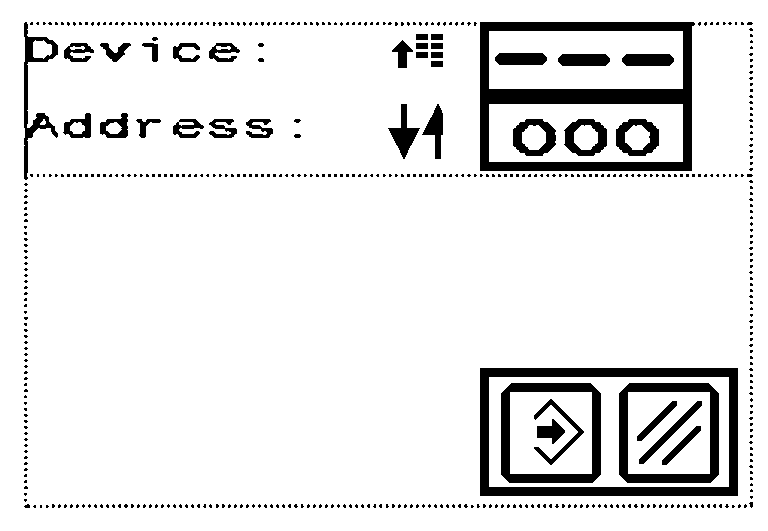

   LX1054063-UN-27JUN12

   Gebruik de menutoets om de gewenste regelsoftware te selecteren.

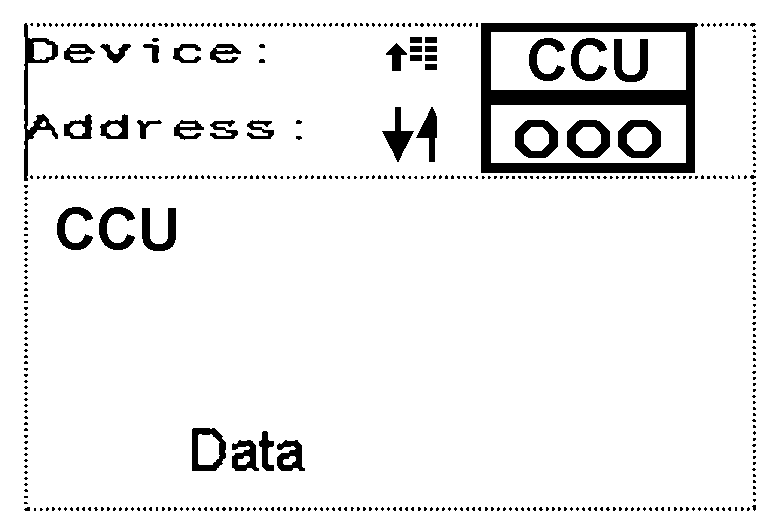

   LX1058314-UN-27JUN12

   OPMERKING: Regelsoftwarelijst varieert afhankelijk van de geïnstalleerde opties.

---




4. Gebruik de pijltoetsen om door de adreslijst te scrollen.


   LX1058315-UN-27JUN12

   1 - Regelsoftware

   2 - Adres

   3 - Waarde van geselecteerd adres

---




5. De weergegeven waarde kan alleen worden gewijzigd in een invoeradres.

   Als de waarde van een adres moet worden gewijzigd, selecteer dan dat adres en druk de bevestigingstoets in.

   Gebruik de pijltoetsen om de waarde te wijzigen en druk daarna op de Enter-toets.

   Druk de bevestigingstoets en de menutoets in en hou beide vast om te annuleren of dit gedeelte te verlaten.
