Indicators en displays


Indicators

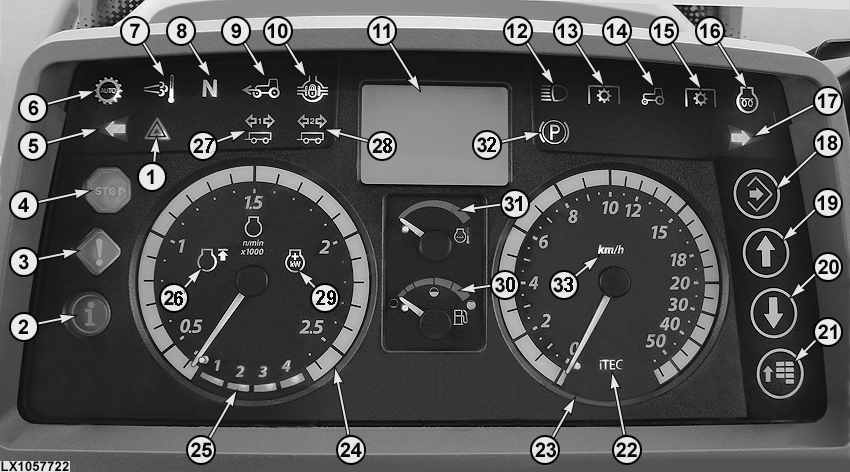

LX1057722
LX1057722-UN-21SEP12

  1. Indicator gevarenlicht
  2. Blauwe INFO-lamp - Gaat aan bij een fout in een elektrisch component van het hydraulisch systeem of de versnellingsbak. Evalueer de foutmelding op het digitaal display en elimineer de oorzaak. Raadpleeg, indien nodig, uw John Deere™ dealer.
  3. Geel WAARSCHUWINGS-licht - Knippert als een fout optreedt (evalueer de foutmelding op digitaal display).
  4. Rode STOP-licht - Knippert bij een ernstige fout. Zet de motor ONMIDDELLIJK af. Evalueer de foutmelding op het digitaal display en elimineer de oorzaak.
  5. Knipperende indicatorlamp voor links afslaan - Begint te knipperen als richtingaanwijzer links of gevarenlichten zijn ingeschakeld.
  6. Indicator voor automatische versnellingsbakmodus - Gaat branden als de automatische modus van een AutoQuad™ PLUS versnellingsbak wordt geactiveerd.
  7. Indicator voor uitlaatfilterreiniging - Gaat branden tijdens de reinigingsfase. Alleen bij trekkers met uitlaatreinigingssysteem.
  8. De indicator zal wisselen tussen F, N, R en P, afhankelijk van de positie van de rijrichtingshendel.
  9. Indicator voorwielaandrijving - Gaat branden als de voorwielaandrijving wordt ingeschakeld.
  10. Indicator differentieelslot - Gaat branden zodra het differentieelslot wordt ingeschakeld.
  11. Digitaal display - Toont informatie voor de bestuurder en wordt gebruikt als grafische user-interface.
  12. De indicator grootlicht gaat branden als schakelaar in positie “grootlicht” staat.
  13. Dit licht gaat branden als front-PTO wordt ingeschakeld.
  14. Gaat branden met (13) of (15) om weer te geven of front-PTO of achter-PTO is ingeschakeld.
  15. Dit licht gaat branden als achter-PTO wordt ingeschakeld.
  16. Indicator voorverwarming - Gaat branden als het contactslot één stand naar rechts wordt gedraaid. Start de motor niet voordat de lamp uit is. Deze lamp knippert wanneer er problemen met het brandstofsysteem en de motor ontstaan zijn. Op trekkers die met een sensor water-in-brandstof zijn uitgerust, knippert deze lamp wanneer zich water in het brandstoffilter bevindt.
  17. Knipperende indicatorlamp rechts - Begint te knipperen als richtingaanwijzer rechts of gevarenlichten zijn ingeschakeld.
  18. Bevestigingstoets
  19. Pijltoets omhoog
  20. Pijltoets omlaag
  21. Menutoets
  22. Indicators geeft aan of iTEC™ is geactiveerd.
  23. Tachometer - Geeft de rijsnelheid aan in mph of in km/h.
  24. Toerenteller - Geeft het krukastoerental aan in omwentelingen per minuut.
  25. Versnellings-indicator - Met PowrQuad™ PLUS of AutoQuad™ PLUS versnellingsbak, nummer 1-4 geeft aan welke versnelling is geselecteerd.
  26. Indicator uitgerust, maar zonder functie.
  27. Indicator richtingaanwijzer aanhangwagen - Knippert als een aanhangwagen op de trekker is aangesloten. De lamp begint te knipperen als richtingaanwijzer of gevarenlicht zijn ingeschakeld.
  28. Indicator richtingaanwijzer aanhangwagen - Knippert als een tweede aanhangwagen op de trekker is aangesloten. De lamp begint te knipperen als richtingaanwijzer of gevarenlicht zijn ingeschakeld.
  29. Indicator uitgerust, maar zonder functie.
  30. De brandstofmeter toont de inhoud van de brandstoftank, van vol tot leeg (eind van rode segment).

    OPMERKING: Als de meter van de groene in de rode zone overgaat, dan is ongeveer 18% van de totale capaciteit in de tank overgebleven.

    OPMERKING: Rij de tank nooit helemaal leeg, omdat dan het brandstofsysteem moet worden ontlucht.

  31. Koelmiddeltemperatuurmeter (wordt afzonderlijk uitgelegd)
  32. Gaat branden als de parkeerrem is geactiveerd.
  33. Geeft aan of snelheid wordt weergegeven in mph of km/h.

Indicatorcontrole: Nadat de motor is gestart, gaan de indicators ongeveer 1 seconde branden. Anders kan een defecte gloeilamp of een defecte zekering de oorzaak zijn. Vervang het defecte onderdeel.

Zodra de motor draait, moeten de indicators uitgaan.


Digitaal display

Het digitaal display toont verschillende informatie voor de bestuurder:

  • Tijd (klok)
  • Bedrijfsuren
  • Rijsnelheid
  • Motortoerental
  • Achter-PTO-toerental
  • Wielslip in % (indien uitgerust met radar)
  • Afgelegde afstand
  • Huidig brandstofverbruik
  • Gemiddeld brandstofverbruik
  • Totaal bewerkt oppervlak (sinds meetbegin)
  • Bewerkt oppervlak per uur

Aanvullend wordt het digitaal display gebruikt voor verschillende instellingen. Zie de beschrijvingen van Intelligent Power Management, uitlaatreinigingssysteem, iTEC™ Basic en hefinrichting.

SS31170,000042F-18-20130116
