A pick-up vonófejen ellenőrizze a vonóhorog kopását

VIGYÁZAT: Azokat az alkatrészeket, amelyek elérték vagy meghaladták a kopási határértéküket, újakra kell cserélni.

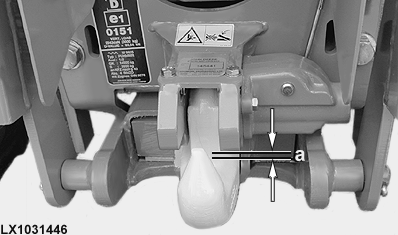

LX1031446-UN-24SEP03

Tétel	Mérés	Specifikáció
Kapcsolódási hézag	Maximális megengedett játék	10,0 mm 0,39 in.

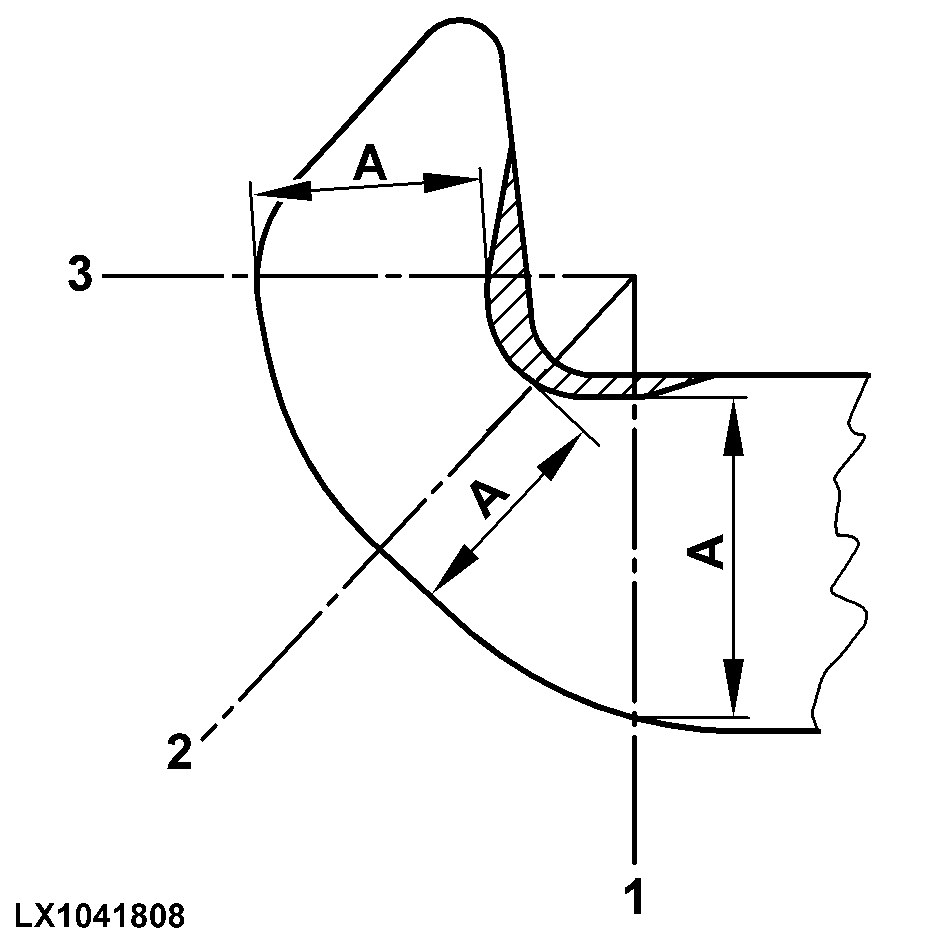

LX1041808-UN-27NOV06

Ha a típustáblán jelzett "D" érték 65, vagy kevesebb, tartsa be a következő minimum határértékeket (A).

Tétel	Mérés	Specifikáció
Vonóhorog, horog átmérő (D = 65 vagy kevesebb)	Minimális érték (A), 1. átmérő	43,5 mm 1,71 in.

Ha a típustáblán jelzett "D" értéka 65-öt meghaladja, tartsa be a következő minimum határértékeket (A).

Tétel	Mérés	Specifikáció
Vonóhorog, horog átmérő (D = 65-nél nagyobb)	Minimális érték (A), 1. átmérő	45,0 mm 1,77 in.
