Vonórúd kopás ellenőrzése

VIGYÁZAT: Azokat az alkatrészeket, amelyek elérték vagy meghaladták a kopási határértéküket, újakra kell cserélni.

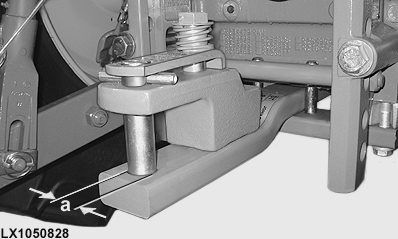

LX1050828-UN-08OCT10

Specifikáció a kategóriához 2 vonócsap 31,5 mm-es (1.24 in.) névleges átmérővel:

Tétel	Mérés	Specifikáció
Vonórúd, csap	Kopási határérték vagy Minimális átmérő	29,5 mm 1,16 in.

Specifikáció a kategóriához 3 vonócsap 40,0 mm-es (1.57 in.) névleges átmérővel:

Tétel	Mérés	Specifikáció
Vonórúd, csap	Kopási határérték vagy Minimális átmérő	37,5 mm 1,48 in.

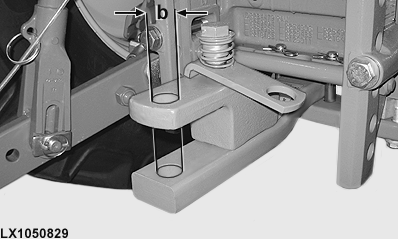

LX1050829-UN-08OCT10

Specifikáció a kategóriához 2 fogadó furat 33,0 mm-es (1.30 in.) névleges átmérővel:

Tétel	Mérés	Specifikáció
Felső és alsó fogadó furat (a menetiránynak megfelelően mérve)	Kopási határérték, vagy megengedhető maximális átmérő	35,0 mm (ovális) 1.38 in. (ovális)

Specifikáció a kategóriához 3 fogadó furat 41,0 mm-es (1.61 in.) névleges átmérővel:

Tétel	Mérés	Specifikáció
Felső és alsó fogadó furat (a menetiránynak megfelelően mérve)	Kopási határérték, vagy megengedhető maximális átmérő	43,0 mm (ovális) 1.69 in. (ovális)
