Ellenőrizze a fülkéből kapcsolható pótkocsi vonófej kopottságát

VIGYÁZAT:

LX1031444
LX1031444-UN-23SEP03

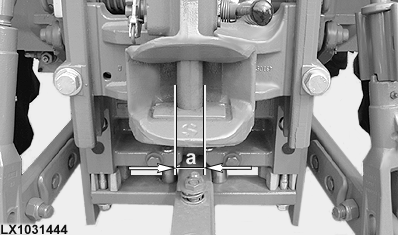

Lapolt vonófej csap

LX1039100
LX1039100-UN-11JUL06

Gömb Vonófej Csapszeg

Azokat az alkatrészeket, amelyek elérték, vagy meghaladták a kopási határértéküket, újakra kell cserélni.

Ellenőrizze a vonócsap átmérőit (a, b és c).

TételMérésSpecifikáció
Lapolt vonófej csapKopási határérték, vagy átmérő (a)min. 29 mm min. 1,14 in.
Gömb vonófej csapszegKopási határérték, vagy átmérő (b)min. 36,5 mm min. 1,44 in.
Gömb vonófej csapszegKopási határérték, vagy átmérő (c)min. 27 mm min. 1,06 in.

LX1047991
LX1047991-UN-23SEP09

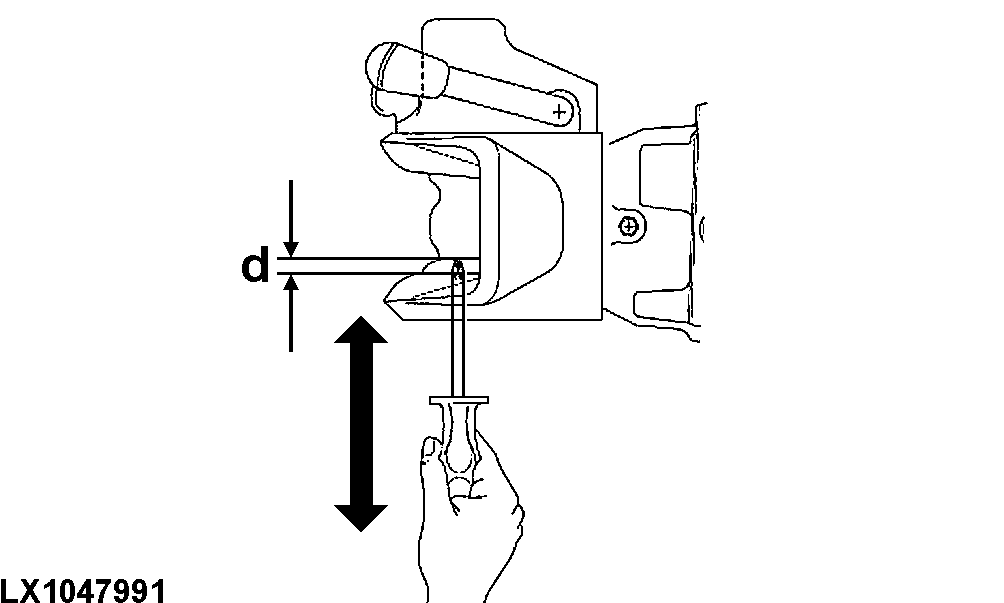

Ellenőrizze a vonócsap függőleges játékát (d).

TételMérésSpecifikáció
VonócsapJátékmax. 2,5 mm max. 0,1 in.

LX1031443
LX1031443-UN-23SEP03

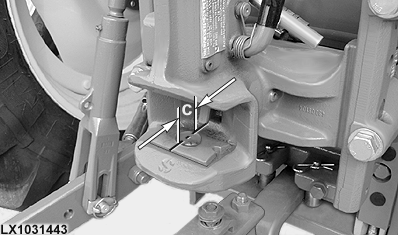

Ellenőrizze a fogadófurat átmérőjét (c).

TételMérésSpecifikáció
Alsó fogadófurat (haladási irányba nézve)Kopási határérték, vagy átmérőmax. 34,0 mm (ovális) max. 1.33 in. (ovális)

LX1047992
LX1047992-UN-23SEP09

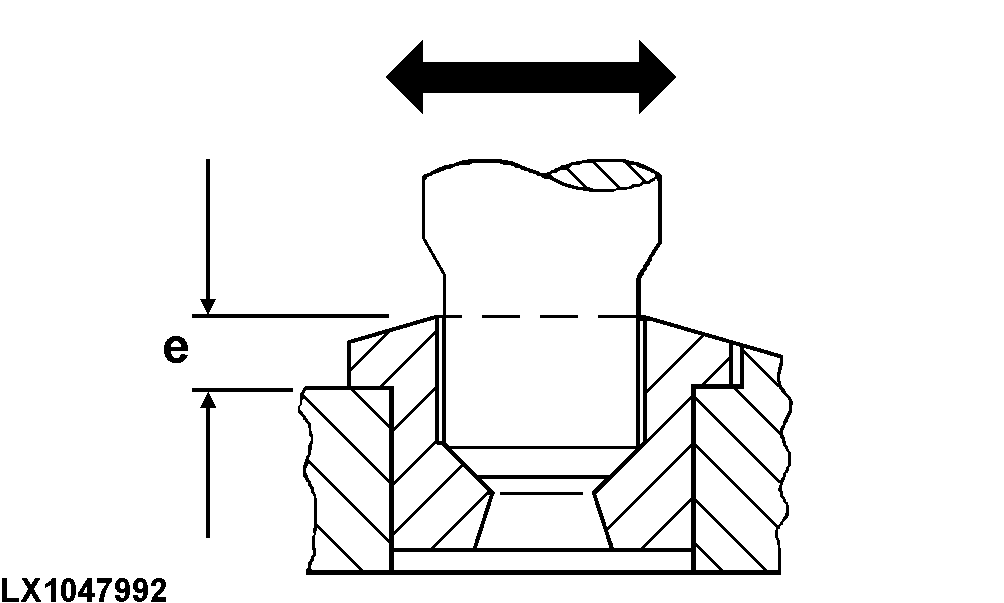

Ellenőrizze a kopólemez vastagságát (e).

TételMérésSpecifikáció
KopólemezVastagságmin. 6 mm min. 0,24 in.

Ellenőrizze az alsó csapvezető játékát.

TételMérésSpecifikáció
Csap az alsó csapvezetőbenJátékmax. 2,5 mm max. 0,1 in.

Ellenőrizze a vonócsap vagy furat kopását.

TételMérésSpecifikáció
Vonócsap és furatKopásmax. 1,5 mm max. 0,06 in.

LX1048787
LX1048787-UN-09DEC09

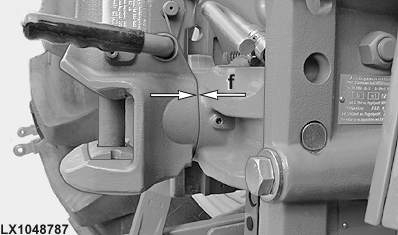

Határozza meg a vonófej és a vonófej tartója közötti játékot (f).

TételMérésSpecifikáció
A vonófej és a tartójaJátékmax. 3,0 mm max. 0,12 in.

LX24888,00005D3-35-20100830
