A kézi működtetésű vonófej kopásának ellenőrzése (csak Olaszország és Spanyolország)

VIGYÁZAT: Azokat az alkatrészeket, amelyek elérték, vagy meghaladták a kopási határértéküket, újakra kell cserélni.

LX1031440-UN-23SEP03

LX1031441-UN-23SEP03

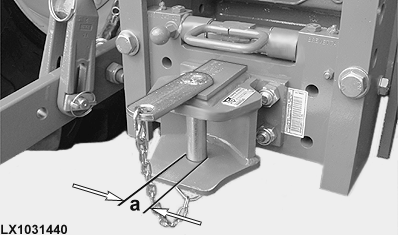

Ellenőrizze a vonócsap átmérőjét (a).

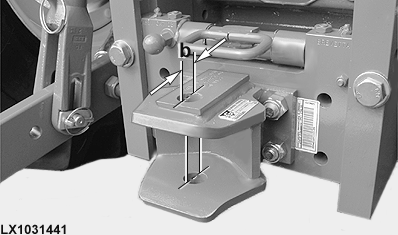

Ellenőrizze a fogadó furat átmérőjét (b).

Specifikáció a kategóriához 2 vonócsap 28,0 mm-es (1.10 in.) névleges átmérővel

Tétel	Mérés	Specifikáció
Vonócsap	Kopási határérték vagy Minimális átmérő	26,5 mm 1,04 in.

Tétel	Mérés	Specifikáció
Felső és alsó fogadó furat (a menetiránynak megfelelően mérve)	Kopási határérték, vagy megengedhető maximális átmérő	31,0 mm (ovális) 1.22 in. (ovális)

Specifikáció a kategóriához 3 vonócsap 43,0 mm-es (1.69 in.) névleges átmérővel

Tétel	Mérés	Specifikáció
Vonócsap	Kopási határérték vagy Minimális átmérő	41,0 mm 1,61 in.

Tétel	Mérés	Specifikáció
Felső és alsó fogadó furat (a menetiránynak megfelelően mérve)	Kopási határérték, vagy megengedhető maximális átmérő	46,0 mm (ovális) 1.81 in. (ovális)
