Állítható magasságú pótkocsi vonófej

LX1041478-UN-19DEC06

LX1031689-UN-15APR03

LX1031690-UN-15APR03

LX1041479-UN-19DEC06

LX1041480-UN-19DEC06

A - Magasságállító kar

B - Reteszelő gomb

C - Működtető kar

D - Jelzőcsap

A traktor négy különböző vonófej változattal (1 - 4) lehet felszerelve, amelyek különböző módon működnek.

Az összes vonófej változat magassága az (A) karral állítható.

Az 1-es változatú vonófejen ezen kívül a (B) reteszelő gombot is be kell nyomni.

A vonófejek a (C) kar segítségével nyithatók és zárhatók le.

A 3-as és 4-es változatú vonófejek lezárnak, ha a pótkocsi vonószem a vonófejbe illeszkedik. A 3-as és 4-es vonófejek egy távvezérlő segítségével a vezetőülésből is működtethetők.

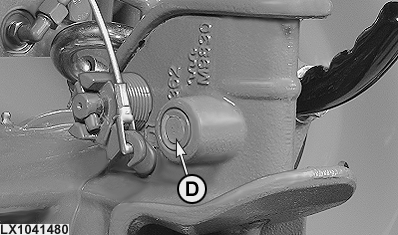

A 3-as és 4-es vonófejek rögzítettek amikor a jelzőcsap egy szintben van a házzal.

FONTOS: Csak olyan vonószemmel rendelkező pótkocsit használjon, melynek a furata megfelel a vonócsap átmérőjének.

Forgó vonófejet soha ne használjon olyan pótkocsi vontatására, melynek vonórúdja a pótkocsihoz képest el tud fordulni.

A vonóhorog maximális megengedett statikus terhelhetősége és a vonórúdról vontatható tömegadatok a "Műszaki adatok" fejezetben található.

MEGJEGYZÉS: Azokat a vonószerkezethez tartozó alkatrészeket, melyek kopásnak vannak kitéve, ellenőrizze 250 üzemóránként (lásd "Karbantartás / 250 üzemóránként"). Cserélje le őket, ha szükséges.
