A fix sárvédők beállítása

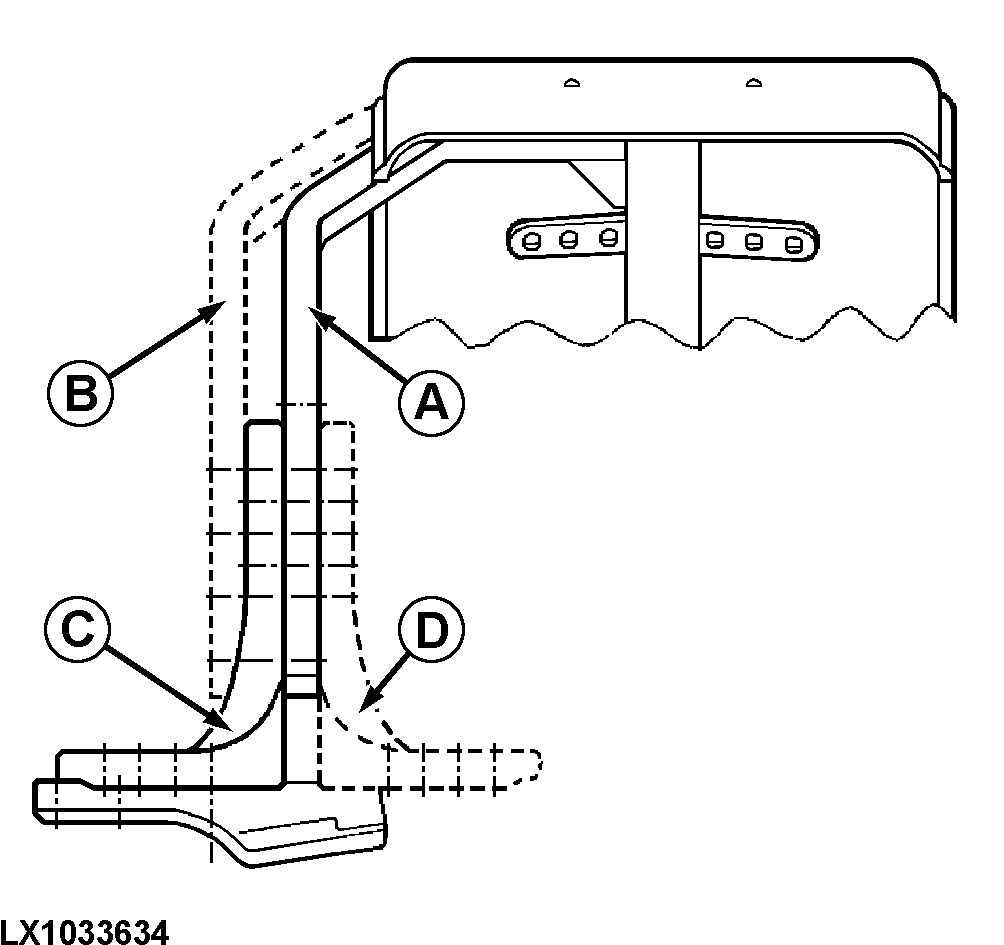

LX1033634-UN-08AUG06

A - Az alaplemezhez csatlakozó tartó (kerék felől)

B - Az alaplemezhez csatlakozó tartó (traktor felől)

C - Alaplemez (traktor felől)

D - Alaplemez (kerék felől)

A sárvédők külön-külön állíthatók. Többféle beállítás lehetséges. A gumiabroncs méretétől függően kell a sárvédők dőlését, szélességét és magasságát beállítani. Ehhez kövesse az alábbiakat:

1.
   LX1031619-UN-31MAY06


   LX1033894-UN-11MAR04

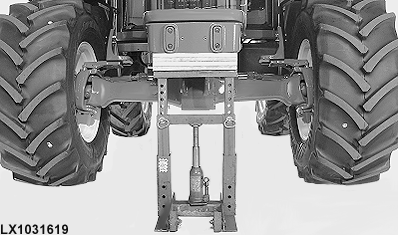

   Emelje fel a traktor elejét úgy, hogy a hajtott első tengely szabadon tudjon forogni!

---




2. Fordítsa el a kormánykereket mindkét irányba és forgassa meg a tengelyt a sárvédők legmegfelelőbb helyzetének beállításához!

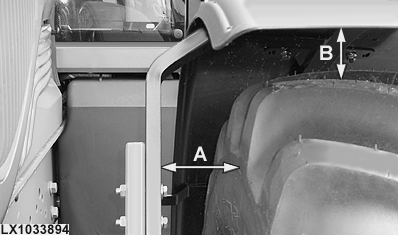

3. Állítsa be a sárvédő helyzetét a minimális távolságok (lásd az ábrát) betartásával! Egyik ponton sem lehet érintkezés a traktor vázával.

   A = 40 mm (1,57 in)¹, B = 60 mm (2,36 in)¹

4.
   LX1031620-UN-24APR06

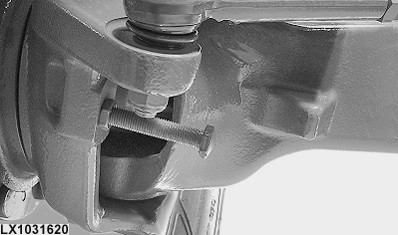

   Állítsa be a kormányzásiszög-határolót is úgy, hogy se a kerék, se a sárvédő ne érjen hozzá a traktor egyéb részeihez (pl. az üzemanyagtartályhoz)!

---

Húzza meg a csavarokat a következő nyomatékokra:

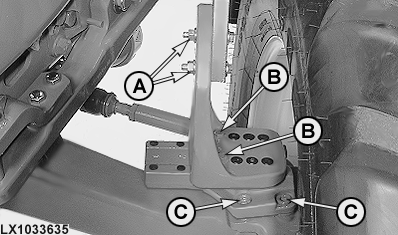

LX1033635-UN-10MAY04

A - rögzítőcsavar, tartó az alaplemezhez

B - rögzítőcsavar, alaplemezhez az alaphoz

C - imbuszcsavarok, alap a kerékagyhoz

Csavarok (A)..............	140 N˙m (105 lb·ft)
Csavarok (B)..............	140 N˙m (105 lb·ft)
Csavarok (C)..............	190 N˙m (140 lb·ft)
