Az elforduló sárvédők beállítása

LX1038316-UN-08AUG06

A - rögzítőcsavar, tartó az állítókarhoz (kerék felől)

B - rögzítőcsavar, tartó az állítókarhoz (traktor felől)

C - forgózsámoly (traktor felől)

D - forgózsámoly (kerék felől)

E - beállítókar

A sárvédők külön-külön állíthatók. Többféle beállítás lehetséges. A gumiabroncs méretétől függően kell a sárvédők dőlését, szélességét és magasságát beállítani. Ha a C és D pozíció között akar váltani, fordítsa meg a részegységet (NE szerelje fel a traktor másik oldalán)! Ezután állítsa be az állítókar (E) előre-hátra szögét! A beállításhoz kövesse az alábbi utasításokat:

1.
   LX1031619-UN-31MAY06


   LX1033894-UN-11MAR04

   Emelje fel a traktor elejét úgy, hogy a hajtott első tengely szabadon tudjon forogni!

---




2. Fordítsa el a kormánykereket mindkét irányba és forgassa meg a tengelyt a sárvédők legmegfelelőbb helyzetének beállításához!

3. Állítsa be a sárvédő helyzetét a minimális távolságok (lásd az ábrát) betartásával! Egyik ponton sem lehet érintkezés a traktor vázával.

   A = 40 mm (1,57 in)¹, B = 60 mm (2,36 in)¹

4. Állítsa be a sárvédő ütközőjét, hogy megakadályozza a széleinek kopását, amikor a kormánykerék teljesen el van forgatva és a tengely forog! Győződjön meg róla, hogy az ütköző az előtt éri el a traktor vázát, hogy a sárvédő nekiütközne annak!

5.
   LX1031620-UN-24APR06

   Állítsa be a kormányzásiszög-határolót is úgy, hogy se a kerék, se a sárvédő ne érjen hozzá a traktor egyéb részeihez (pl. az üzemanyagtartályhoz)!

---

Húzza meg a csavarokat a következő nyomatékokra:

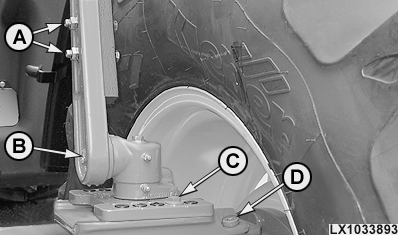

LX1033893-UN-11MAR04

A - rögzítőcsavar, tartó az állítókarhoz

B - rögzítőcsavar, állítókar a csuklóhoz

C - rögzítőcsavar, forgózsámoly az alaphoz

D - imbuszcsavarok, alap a kerékagyhoz

Csavarok (A)..............	140 N˙m (105 lb·ft)
Csavar (B)..............	300 N˙m (220 lb·ft)
Csavarok (C)..............	140 N˙m (105 lb·ft)
Csavarok (D)..............	190 N˙m (140 lb·ft)
