Gyorskapcsoló (horgos típusú) emelőkarok

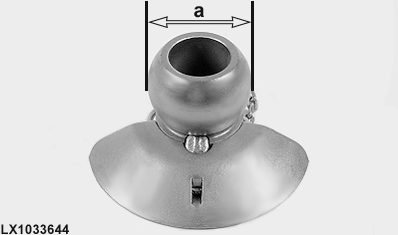

LX1033644-UN-17MAY04

Ezek az emelőkarok a III kategóriájú munkaeszköz függesztő golyókhoz használhatók.

FONTOS: A használni kívánt golyóknak a megfelelő méretűnek kell lenniük.

Kategória	Golyó átmérő (a)
III	64 mm (2.5 in.)

Hogyan használjuk a kapcsoló horgokat

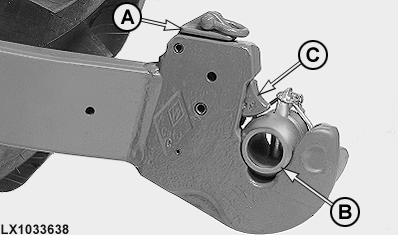

LX1033638-UN-17MAY04

Kézzel működtetett kapcsoló horog

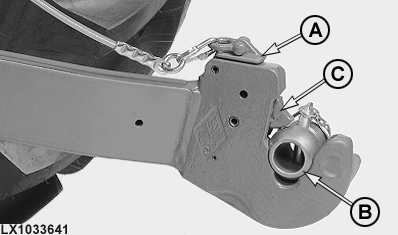

LX1033641-UN-17MAY04

Vezérlő kábellel működtetett kapcsoló horog

A - Kar

B - Golyó

C - Csap

A kapcsoló horgok az (A) karral működtethetők, mely kézzel, vagy egy vezérlő kábel segítségével mozgatható.

FONTOS: Győződjön meg róla, hogy a kapcsoló horgok megfelelően reteszelődtek-e:

Az (A) karnak teljesen fel kell feküdnie a kapcsoló horgon, nem lehet érezhető játék a golyónál (B) és a retesznek (C) fognia kell a golyót.

Ha a kapcsoló horgok vezérlő kábellal vannak ellátva, akkor a munkaeszköz csatlakozása után ügyeljen a kábel elvezetésére. Ha a kábel túlságosan lelóg, vagy beleakad az aljnövényzetbe, vagy a bokrokba, a horog véletlenül magától is kinyílhat.

A horgos típusú emelőkarok reteszelése

LX1033645-UN-17MAY04

A - Reteszelő készlet

VIGYÁZAT: Ha aszimmetrikus terhelést jelentő munkaeszköz (pl. oldalt függesztett kasza) van felfüggesztve, vagy nagyra nőtt bokrok és fák között halad (pl. amikor erdőben dolgozik) a hárompont-emelő horgait a véletlen kinyílás ellen biztosítani kell.

Használja mindkét kapcsoló horoghoz a John Deere AL165485 reteszelő készletet.

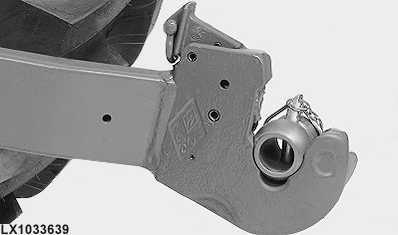

LX1033639-UN-17MAY04

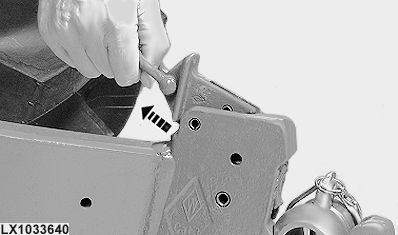

LX1033640-UN-17MAY04

MEGJEGYZÉS:

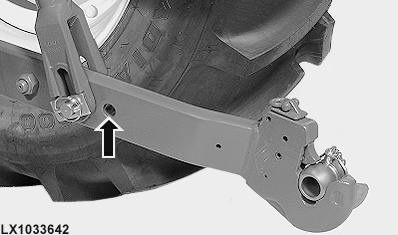

LX1033642-UN-17MAY04
