Gyorskapcsoló (horgos típusú) középső függesztő rúd

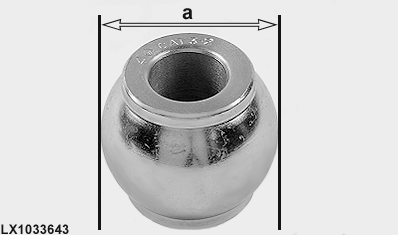

LX1033643-UN-17MAY04

Ez a középső függesztő rúd III kategóriájú függesztő golyókkal használhatók.

FONTOS: A golyóknak a megfelelő méretűnek kell lenniük.

Kategória	Golyó átmérő (a)
III	60 mm (2.4 in.)

Hogyan használjuk a kapcsoló horgot

LX1031601-UN-16SEP04

Kézzel működtetett kapcsoló horog

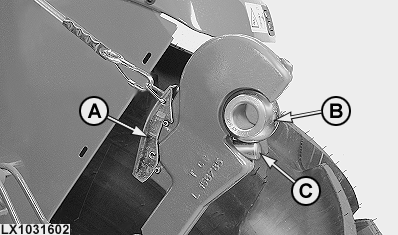

LX1031602-UN-16SEP04

Vezérlő kábellel működtetett kapcsoló horog

A - Kar

B - Golyó

C - Csap

A kapcsoló horog az (A) karral működtethető, mely kézzel, vagy egy vezérlő kábel segítségével mozgatható.

FONTOS: Győződjön meg róla, hogy a kapcsoló horgok megfelelően reteszelődtek-e :

Az (A) karnak teljesen fel kell feküdnie a kapcsoló horgon, nem lehet érezhető játék a golyónál (B) és a retesznek (C) fognia kell a golyót.
