Pótkocsi vonófej, a vezetősínek ellenőrzése

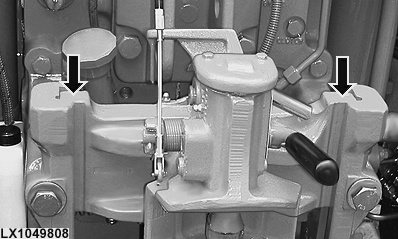

LX1049808-UN-07SEP10

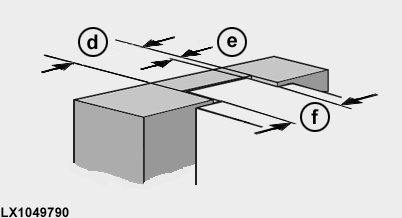

LX1049790-UN-20AUG10
d - Vezetősín szélessége
e - Játék a vezetősíneknél
f - A szán vastagsági mérete
Ellenőrizze a játék és kopás mértékét a részegységeknél (d) és (f). Ehhez, rögzítse a vonókengyelt minden lehetséges helyzetben és ezután mérje meg a játékot.
| Tétel | Mérés | Specifikáció |
| Vezető alkatrészek a húzó-nyomó irányban (e) | Játék | max. 2,4 mm max. 0,09 in. |
| Vezetősín, horony (d) a pótkocsi vonószerkezeten | Kopás | max. 1,2 mm max. 0,05 in. |
| Vezetősín, pótkocsi vonófej (f) | Kopás | max. 0,8 mm max. 0,03 in. |
|
OULXA64,0002753-35-20110222 |
