A kézi működtetésű pótkocsi vonófej kopásának ellenőrzése

VIGYÁZAT: Azokat az alkatrészeket, melyek kopása eléri, vagy meghaladja a kopási határértéket, ki kell cserélni új alkatrészekre.

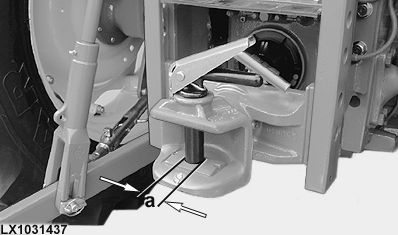

LX1031437-UN-24SEP03

Ellenőrizze a vonócsap átmérőjét (a).

Tétel Mérés Specifikáció

Vonócsap Kopási határérték vagy átmérő min. 29,0 mm min. 1,14 in.

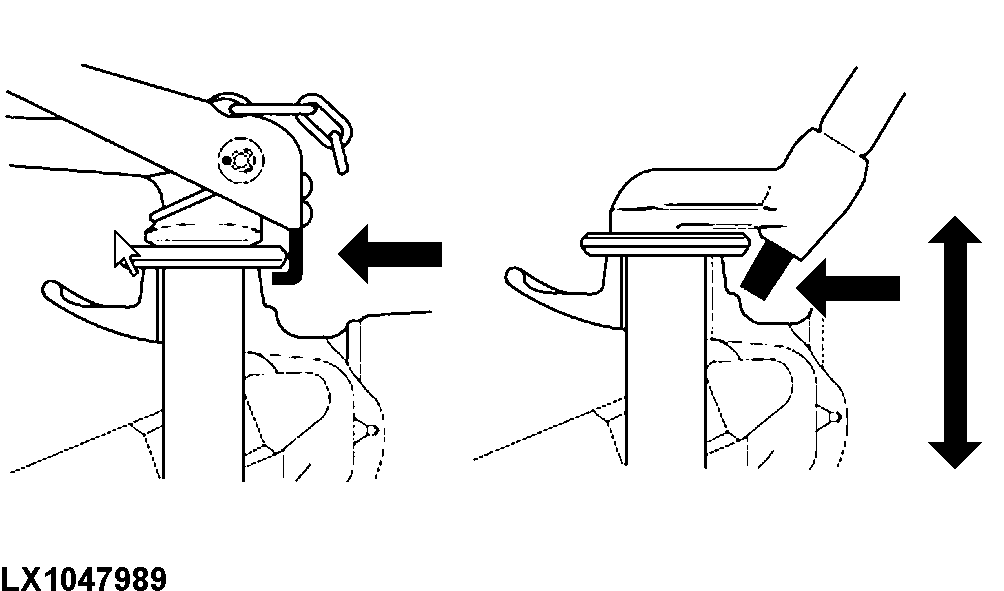

LX1047989-UN-23SEP09

Ellenőrizze a vonócsap megengedett függőleges játékát.

Tétel Mérés Specifikáció

Vonócsap Játék max. 6 mm max. 0,24 in.

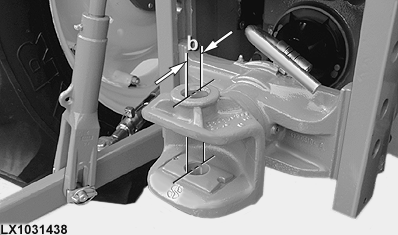

LX1031438-UN-24SEP03

Ellenőrizze a fogadó furat átmérőjét (b).

Tétel Mérés Specifikáció

Felső és alsó fogadó furat (a menetiránynak megfelelően mérve) Kopási határérték, vagy átmérő max. 35,0 mm (ovális) max. 1.38 in. (ovális)

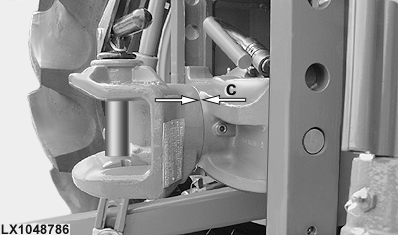

LX1048786-UN-09DEC09

Határozza meg a vonófej és a vonófej tartója közötti játékot (c).

Tétel Mérés Specifikáció

A vonófej és a tartója Játék max. 3,0 mm max. 0,12 in.
