Mellső hárompont-emelő

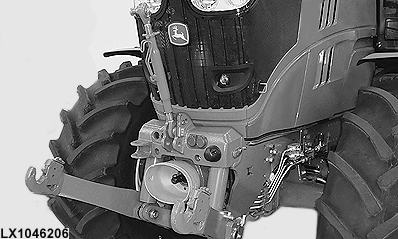

LX1046206-UN-22JUN11

A mellső hárompont-emelő az I külső hidraulika szeleptömbbel működtethető.

Emelőkar horgok reteszelése

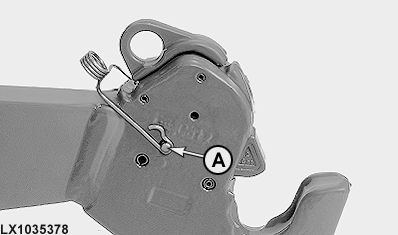

LX1035378-UN-18JAN05

A — Reteszelő készlet

VIGYÁZAT: Ha aszimmetrikus terhelést jelentő munkaeszköz (pl. oldalt függesztett kasza) van felfüggesztve, vagy nagyra nőtt bokrok és fák között halad (pl. amikor erdőben dolgozik) a hárompont-emelő horgait a véletlen kinyílás ellen biztosítani kell.

Használja a John Deere™ AL165485 reteszelő készletet, a kapcsoló horgok rögzítéséhez.

Az emelőkarok pozíciói

LX1046207-UN-21JUN11

LX1046208-UN-21JUN11

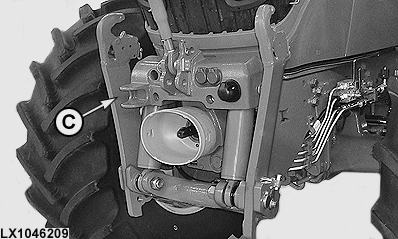

LX1046209-UN-22JUN11

B — Emelőkarok rögzítve

C — Emelőkarok szállítási helyzetben

Lezárószelep

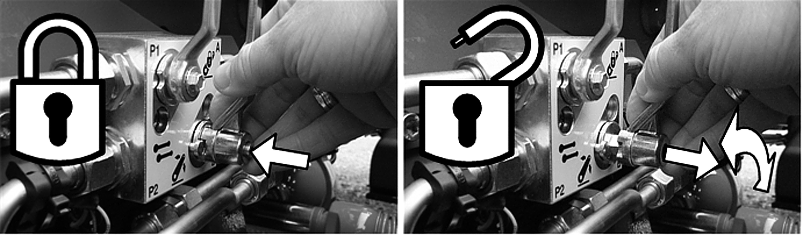

LX1054666-UN-10APR12

LX1046210-UN-22JUN11

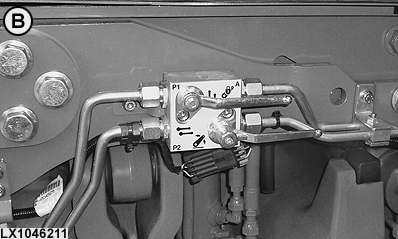

LX1046211-UN-22JUN11

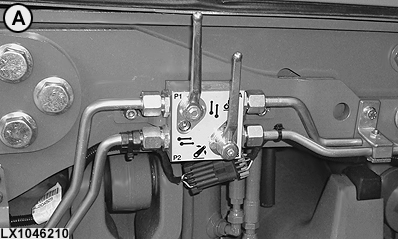

A kiegészítő elzárószeleppel a következő beállításokat lehet elvégezni:

A — Olajáram lezárva

B — Emelés és süllyesztés olajnyomással

VIGYÁZAT: Ha az I-es külső hidraulika szelep egy hátrafelé eső kiegészítő csatlakozóval van ellátva (a hátsó munkaeszközök működtetéséhez), a hátsó munkaeszköz I. SCV-vel történő működtetése előtt az elzáró szelepet el kell zárni (A).

MEGJEGYZÉS: Ha egy kaszán a vágási magasság korlátozására láncot használ, a károsodások elkerülése érdekében ne használja a (B) állást. Emellett a kasza lesüllyesztéséhez állítsa az I-es hidraulika szelepet úszó helyzetbe.

Süllyesztési sebesség szabályzó szelep

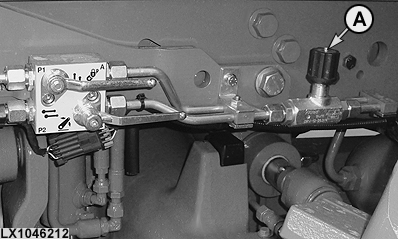

LX1046212-UN-22JUN11

A süllyesztési sebesség szabályzó szelep (A) lehetővé teszi a mellső hárompont süllyesztésének szabályzását. A süllyesztési sebesség szabályzó szelep fokozatmentesen állítható a nyitott állás (teljesen balra fordítva) és a teljesen zárt állás (teljesen jobbra fordítva) között (maximum 10 fordulat).

A süllyesztési sebesség kb. 5-6 másodpercre van állítva gyárilag (4 fordulat balra).

Csatlakozók és hét-pólusú aljzat (ECE), elöl

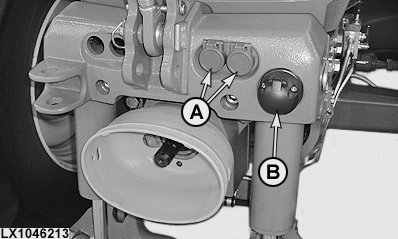

LX1046213-UN-22JUN11

A — Csatlakozók, II. kihelyezett szelep

A csatlakozókat (A) a II. SCV látja el olajjal.

VIGYÁZAT: Amikor mellső függesztésű munkagépet csatlakoztat, ne kössön rá másik eszközt a II. számú SCV-re.

VIGYÁZAT: A hidraulika rendszernek maximum 20000 kPa (200 bar; 2900 psi) nyomása lehet. Az Ön biztonsága és a rendszer helyes működése érdekében csak eredeti John Deere alkatrészeket használjon.

A csatlakozók a hidraulika tömők szétkapcsolását és csatlakoztatását csak akkor teszik lehetővé, ha nincs olajnyomás.

A tömlő csatlakoztatásához nyomja be határozottan a csatlakozóba.

A tömlő szétcsatlakoztatásához húzza meg a tömlőt határozottan.

B — Hét-pólusú aljzat (ECE), elöl

Az aljzat a munkagépre szerelt elektromos berendezések ellátására szolgál. Mindig szereljen fel kiegészítő világítást a mellső függesztésű munkaeszközre, ha az a traktor saját lámpáit takarja.

Tartók a kasza felfüggesztéséhez (ha van)

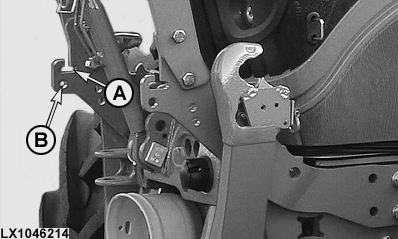

LX1046214-UN-22JUN11

A — Nyílás a lánc részére

B — Furat a rugó részére

Az (A) nyílás lehetővé teszi a vágási magasság korlátozására szolgáló lánc rögzítését.

MEGJEGYZÉS: Ebben az esetben, a károsodások elkerülése érdekében ne használja az elzárószelepen a (B) állást. Emellett a kasza lesüllyesztéséhez állítsa az I-es hidraulika szelepet úszó helyzetbe.

A (B) furatba a felfüggesztő rugó akasztható.

Biztonság

VIGYÁZAT: A mellső hárompont-emelő használatakor fontos a maximális tengelyterhelések és gumiabroncs terhelések betartása.

VIGYÁZAT: A mellső függesztésű munkaeszköz hátrányosan hat a traktor vezetési jellemzőire. A jármű kezelését a traktor vezetési dinamikájának változásához igazítsa.

VIGYÁZAT: Ha a traktort felügyelet nélkül hagyja, mindig süllyessze le a mellső függesztésű munkaeszközt a talajra.

VIGYÁZAT: Süllyessze le a mellső függesztésű munkaeszközt a talajra és állítsa le a motort, mielőtt a munkaeszközt valamelyik mellső csatlakozóhoz csatlakoztatja.

VIGYÁZAT: Tartsa mindig észben, hogy a traktor elejének méretei megváltoztak, különösen akkor, amikor elhagyja a farmot, vagy a táblát és közúti kereszteződéhez ér. Ha kétségei vannak, kérje egy másik személy segítségét.

VIGYÁZAT: Tartsa be a világításra vonatkozó szabályokat. A fényszórókat és az irányjelzőket a mellső függesztésű munkaeszköz eltakarhatja. Ebben az esetben használjon kiegészítő világítást.

VIGYÁZAT: Amikor a mellső hárompontot nem használja, mindig hajtsa fel a függesztőkarokat.
