Oldallengés határoló betétek (ha van)

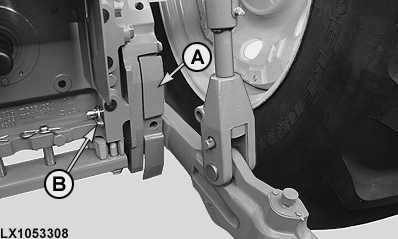

LX1053308-UN-20SEP11

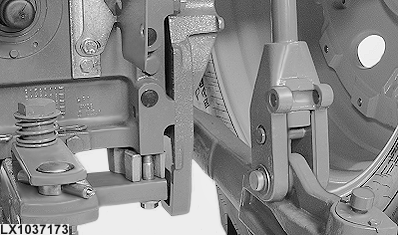

LX1037173-UN-29SEP05

A - Határoló betét

B - Biztosító szeg

Az (A) betétek az emelőkarok oldalirányú mozgását korlátozzák munkavégzéskor és szállítás során.

A határoló betéteket fel kell szerelni, ha olyan munkaeszközzel dolgozik, amely pontosan a traktor nyomát követi.

MEGJEGYZÉS: Ha felszerelt határoló betétekkel az oldalirányú mozgás még mindig nagy, helyezzen a TLT ház és a határoló betétek tartója közé hézagoló lemezeket. A megfelelő hézagoló karikákat megveheti a John Deere kereskedőtől.

Ha a munkaeszköznek munka közben oldalirányú mozgásra van szüksége (pl. eke, tárcsa), távolítsa el a reteszelő csapokat (B) és vegye le a betéteket.

A határoló betétek ezen helyzetében az emelőkarok oldalirányú mozgása munkahelyzetben lehetséges. Szállítási helyzetben az oldalirányú mozgás ellen reteszelve van.

FONTOS: Az emelő karok soha NEM érintkezhetnek a gumiabroncsokkal a működési tartományának semelyik pontján (a legalsó helyzettől a legfelsőig).
