Mechanikus többfunkciós vezérlőkar homlokrakodó-rezgéscsillapítással

LX1053319-UN-10OCT11

LX1053320-UN-10OCT11

LX1054600-UN-10OCT11

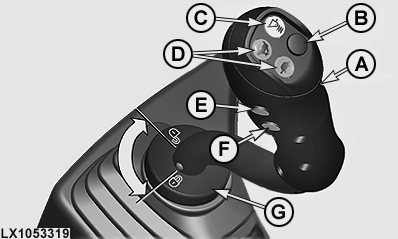

A - többfunkciós vezérlőkar

B - Memo™-gomb (Észak-Amerika kivételével)

C - gomb a homlokrakodó-rezgéscsillapításhoz

D - sebességváltó gombok

E - gomb, 1. útváltó szelep az első munkaeszközön (Észak-Amerika kivételével)

F - gomb, 2. útváltó szelep az első munkaeszközön (Észak-Amerika kivételével)

G - rögzítőgyűrű (mozgatástiltó)

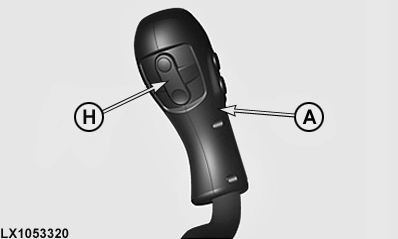

H - emelő/süllyesztő billenőkapcsoló

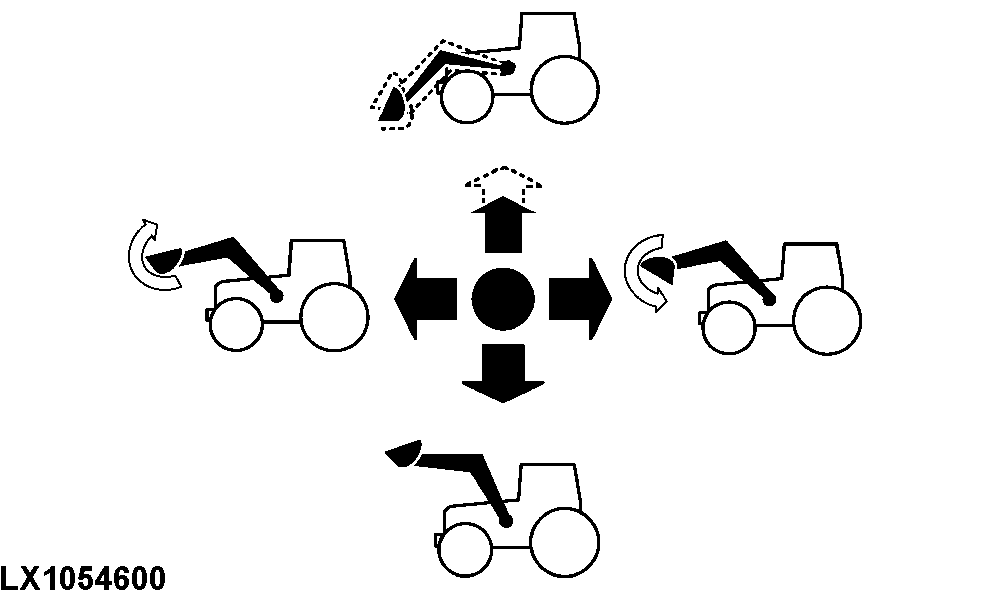

Alapfunkciók:

• Fordítsa jobbra a rögzítőgyűrűt a letiltáshoz!
• Fordítsa balra a rögzítőgyűrűt a tiltás feloldásához!
• kart hátra = homlokrakodó emelése
• kart előre az érezhető ellenállásig = homlokrakodó süllyesztése
• kart előre az érezhető ellenálláson túl (reteszelés) = homlokrakodó úszó helyzetben
• kart balra = kanál felcsukódik
• kart jobbra = kanál lenyílik

További funkciók és programozás:

A többfunkciós vezérlőkar (A) egyszerre két vezérlőszelep (M-ICV) működtetését teszi lehetővé. Egy harmadik vezérlőszelep a billenőkapcsolóval (H) működtethető, lehetővé téve egy kiegészítő funkció működtetését.

Ha emelés vagy süllyesztés közben megnyomja a Memo™ gombot (B), a homlokrakodó csak az előre beállított pontig fog elmozdulni.

Az (E) és (F) gombok a munkaeszköz útváltó szelepét működtetik, lehetővé téve további funkciók használatát.

MEGJEGYZÉS: További információkért olvassa el a munkaeszköz kezelési utasítását! A homlokrakodó rezgéscsillapítóját használat előtt aktiválni kell.

A rezgéscsillapítást a (C) gombbal lehet be- és kikapcsolni. Amikor a rezgéscsillapítás be van kapcsolva, a (C) gombban található LED világít.

A sebességváltó gombokkal (D) a hajtómű kapcsolható.

VIGYÁZAT: Amikor a homlokrakodó nincs használatban, a többfunkciós kart reteszelni kell. Ehhez fordítsa el a (G) rögzítőgyűrűt, és győződjön meg róla, hogy a kart nem lehet mozgatni! Ennek elmulasztása esetén a homlokrakodó haladás közben véletlenül működésbe hozható, ami súlyos balesetekhez vezethet.

A regzéscsillapítás be- és kikapcsolása

1. Tartsa lenyomva a (C) gombot, majd kapcsolja be a gyújtást!
2. Tartsa lenyomva a (C) gombot további 5 másodpercig, amíg a gomb LED-je villogni nem kezd!
3. Engedje fel a gombot, majd 5 másodpercen belül nyomja meg újra a programozási módba történő belépéshez!
4. Az érvényben lévő beállítást a következők jelzik:

   - a LED folyamatosan nem világít = rezgéscsillapítás kikapcsolva

   - a LED folyamatosan világít = rezgéscsillapítás bekapcsolva

5. Nyomja meg a (C) gombot a rezgéscsillapítás be- és kikapcsolásához!
6. A programozási módból történő kilépéshez és a beállítás elmentéséhez nyomja meg bármely gombot a többfunkciós vezérlőkaron, vagy vegye le a gyújtást!
