Traktor felbakolása - Emelési pontok

Az ábra bemutatja az ajánlott emelési pontokat a traktor alábakolásához. Elégséges emelő erővel rendelkező stabil emelőt használjon. Lásd a Műszaki adatok, Tömeg és terhelhetőségi adatok résznél, 145. fejezet.

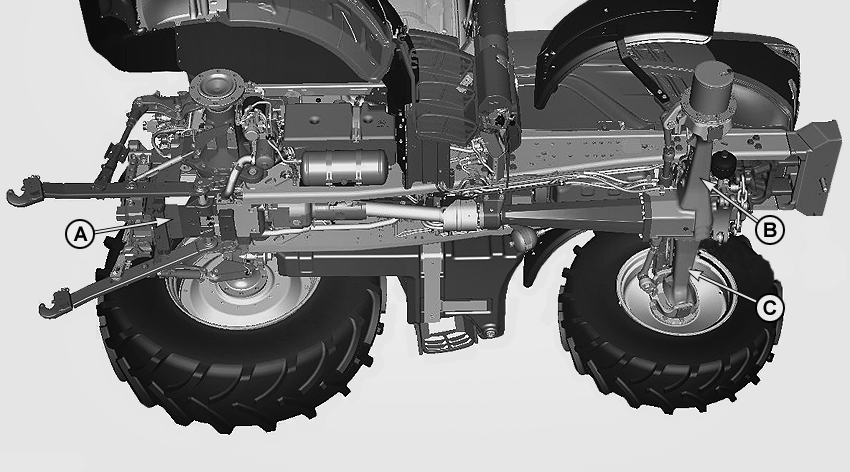

LX1057721-UN-15JUN12

A - Traktor hátuljának megemelése, pl. hátsó kerék levétele

B - Híd jobb végének megemelése, pl. jobb mellső kerék levétele

C - Híd bal végének megemelése, pl. bal mellső kerék levétele

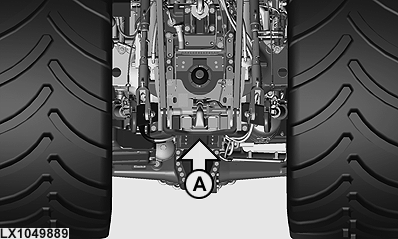

LX1049889-UN-11FEB11

Hidraulikus vonóhoroggal

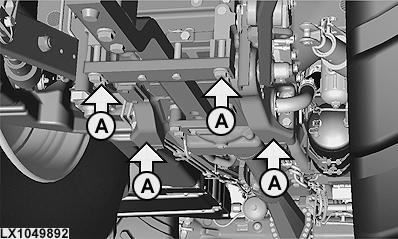

LX1049892-UN-11FEB11

Hidraulikus vonóhorog nélkül

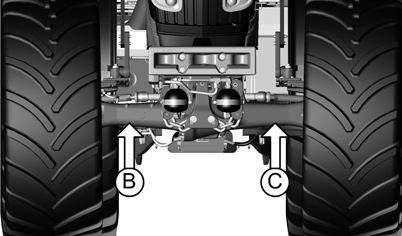

LX1057720-UN-15JUN12

Híd megemelése mellső kerék cseréjéhez

B - Híd jobb végének megemelése a jobb mellső kerék levételéhez

C - Híd bal végének megemelése a bal mellső kerék levételéhez

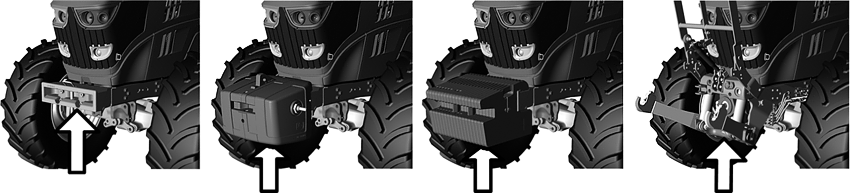

LX1057719-UN-15JUN12

A traktor elejének aa középen történő megemelése (A traktor felszereltségétől függően)

VIGYÁZAT:

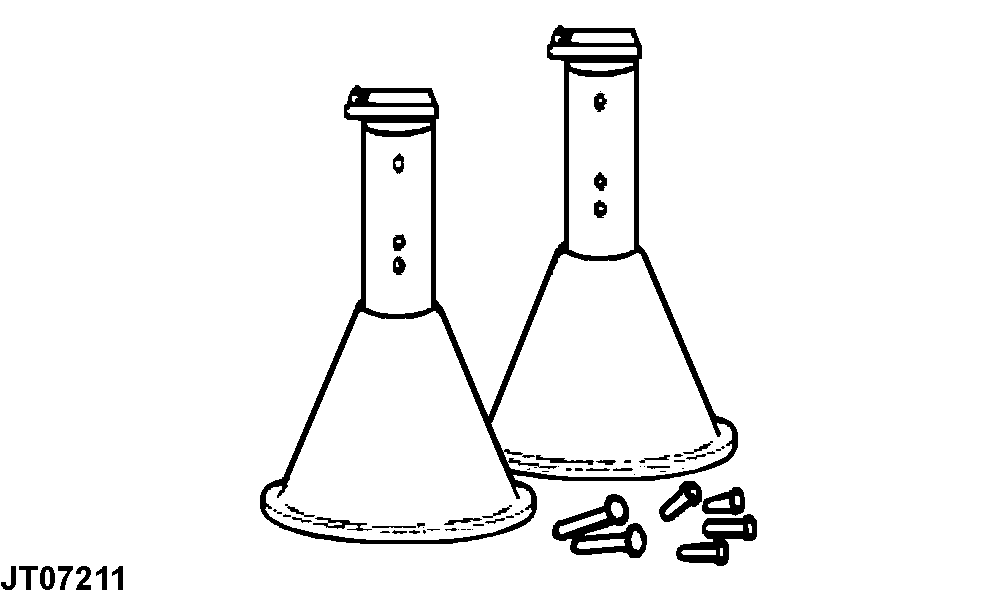

JT07211-UN-14DEC06

JT02043 és JT02044 támasztó állvány

LX1049890-UN-11FEB11

JT02043 - Támasztó állvány, 482 - 736 mm (19 - 29 in.)

JT02044 - Támasztó állvány, 863 - 1117 mm (34 - 44 in.)

Helyezzen egy nem csúszós, és a lehető legnagyobb támaszt az emelőberendezés és a trktor közzé.

Csak szilárd és vízszintes talajon bakolja alá a traktort.

Mielőtt további munkákat végezne a traktoron, először biztosítsa ki megfelelő tartóbakokkal. A bemutatott speciális John Deere szerszámok használhatóak erre a célra. Ezek a tartóbakok beszerezhetők az Ön John Deere kereskedőjénél.
