Homlokrakodó felszerelés - Homlokrakodó vázak H310 és H340 rakodókhoz

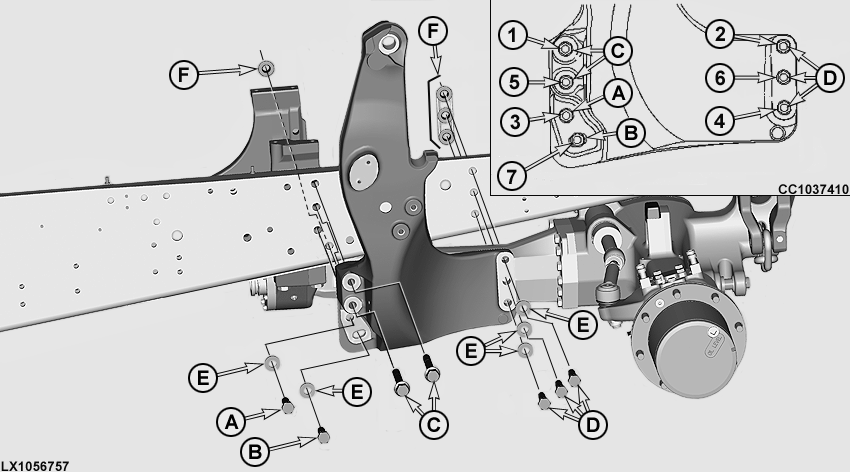

LX1056757-UN-09OCT12

John Deere homlokrakodó vázakhoz használatos kötőelemek
Tétel	Rendeltetése	Kulcsméret	Standard	Menet azonosító	Hossz	Azonosítás / Minőség
A (1 darab)	Csavar	30 mm	ISO4017	M20 x 2,5	60 mm (2.4 in.)	10.9
B (1 darab)	Csavar	30 mm	ISO4017	M20 x 2,5	60 mm (2.4 in.)	10.9
C (2 darab)	Peremes csavar	27 mm	JDS121	M20 x 2,5	160 mm (6.3 in.)	10.9
D (3 darab)	Csavar	30 mm	ISO4017	M20 x 2,5	70 mm (2.8 in.)	10.9
E (5 darab)	Alátét	—	JDS130	—	21.4 x 42 x 5	—
E (4 darab)	Peremes hatlapú anya	30 mm	ISO4161	M20 x 2,5	—	10

A homlokrakodó konzolok a következőképpen vannak rendezve. Az (A) és (C) csavarok 580 N•m (428 lb-ft) nyomatékkal vannak meghúzva. Az (B) és (D) csavarok 620 N•m (457 lb-ft) nyomatékkal vannak meghúzva. Kövesse a megadott sorrendet amikor csinálja.

Ellenőrizze rendszeresen a nyomatékot, lásd 85-ös fejezet, Kenés és rendszeres karbantartás.

FONTOS: John Deere által ellenőrzött és jóváhagyott homlokrakodó vásárolható.

Amikor John Deere homlokrakodó vázat szerel, csak megfelelő rögzítőelemet használjon ahogy a fenti ábrán látható.

Teljesítse a homlokrakodó Kezelési utasításában és Szerelési kézikönyvében foglaltakat is.
