Emelőkarok, 2 és 3N kategóriák — A terpesztés beállítása

LX009470-UN-03JAN95

LX009819-UN-03JAN95

LX1053434-UN-29MAR12

LX001750-UN-05APR00

A - Retesz

B - Karika

C - Csap

D - Távtartó

E - Emelőkar

F - Határoló betét

G - Horony, 2 vagy 3N ketegória (emelőkarok terpesztése 870 mm a golyók közepénél mérve)

H - Kar

Álljon a traktorral a munkaeszköz közepéhez. Távolítsa el a karikát (B) és hajtsa a reteszt (A) fel. A (H) kar segítségével állítsa be a 2 vagy 3N kategóriához 870 mm-re az emelőkarok terpesztését.

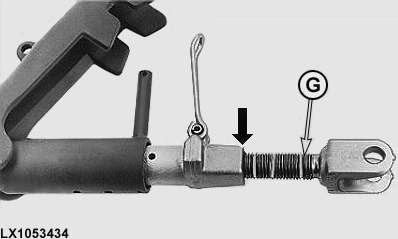

Használja a hornyot (G) támpontként az emelőkar terpesztés beállításához (870 mm, a golyók közepénél mérve).

A horonynak (G) egyvonalban kell legyen az éllel (lásd a nyilat).

Majd rögzítse a kart (H) a csapra (C), csukja le a reteszt (A) és biztosítsa a karikával (B). Végül állítsa be a távtartót (D).

FONTOS: Az emelőkarok (E) terpesztése elég nagy kell legyen ahhoz, hogy ne ütközhessen bele az oldallengés határoló betétekbe (F). Ha nem elég nagy, akkor mechanikus sérülés következhet be.
