Középső függesztőkar

LX1053277-UN-21SEP11

FONTOS: Mielőtt használja, bizonyosodjon meg róla, hogy a megemelt munkagép nem fog érintkezni a traktorral. Ebben az esetben figyeljen oda a középső függesztőrúd hosszára és a maximális emelési magasságra.

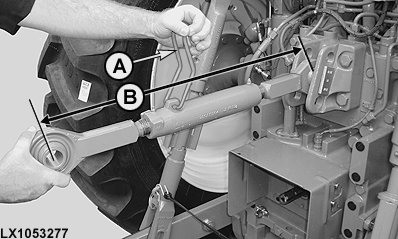

A középső függesztőkar hosszát a beállító fogantyúval lehet beállítani. Nyissa fel az állítókart (A) és forgassa körbe, amíg a megfelelő hosszt el nem éri.

• Minimális hossz 530 mm (20.9 in.)
• Maximális hossz 725 mm (28,5 in.)

Ne térjen el ezektől a méretektől. A meneten lévő horony a maximális megengedett beállítást jelzi. A meneteket nem szabad ennél jobban kihajtani a menetes házból. A beállítás után, hajtsa vissza a kart a függesztőrúdra. Dugja keresztül a függesztőcsapot a munkaeszköz függesztő pontján és a függesztőrúd szemén és biztosítsa le.
