Függesztőrudak

LX1035446-UN-14JAN05

LX1035442-UN-13JAN05

LX1035443-UN-13JAN05

LX1049744-UN-03MAY10

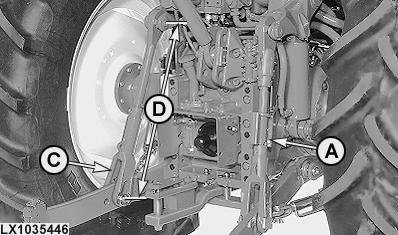

A - Állítókar

B - Zár

C - Villa vég

D - A beállított hossz

E - Végállás határoló (2 mindkét függesztő rúdon)

A szállítás esetére nagyobb szabad talajmagasság biztosítható a függesztőrudak rövidítésével. A munkamélység a függesztőrudak hosszának növelésével növelhető.

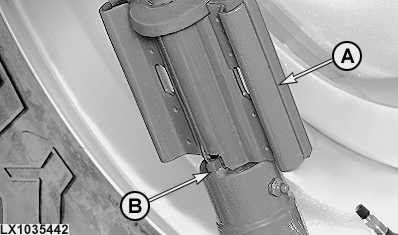

A munkaeszköz oldalirányú szintezéséhez csak a jobb oldali függesztőrúd állítására van szükség. A függesztőrúd állításához használja az (A) orsóforgatót. Emelje fel a kart (A) a reteszből (B) és állítsa a függesztő rudat a kívánt hosszra. A beállítás elvégzése után hajtsa le a kart (A) és rögzítse a retesszel (B).

A bal oldali függesztőrúd beállítása:

• Ha a bal oldali függesztőrúdon is van forgató orsó, mint a jobb oldalin, akkor végezze a beállítást ugyanúgy, mint a jobb oldalon.
• Ha a bal oldali függesztőrúdon nincs forgató orsó, akkor kösse le a függesztőrudat az emelőkarról és forgassa a rúd villás végét (C) befelé, vagy kifelé.

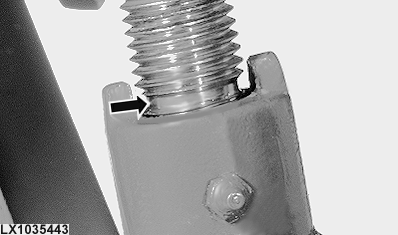

A függesztőrudak hosszát (D) a megadott határok között kell tartani. A függesztő rudak menetein lévő horony a maximális megengedett beállítást jelzi. A meneteket nem szabad ennél jobban kihajtani a menetes házból.

• Minimális hossz: 705 mm (27.8 in.)
• Maximális hossz: 865 mm (34.1 in.)

MEGJEGYZÉS: A fenti méretek az emelőkarokhoz rögzített (függőleges úszás nélküli) függesztőrudakra értendők.

MEGJEGYZÉS: A rövid emelőkar alacsonyabb emelési magasságot és maximális emelőerőt biztosít.

A hosszú emelőkar magasabb emelési magasságot és kisebb emelőerőt biztosít.

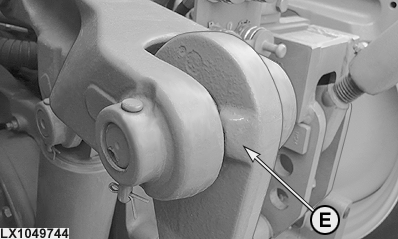

FONTOS: Amikor a függesztő rudak az emelőkarokba kapcsolódnak, győződjön meg róla, hogy a végállás határolók (E) mindig hátrafelé nézzenek, az ábrának megfelelően.

FONTOS: Ne engedje az emelő kart vagy a függesztő rudat érintkezni a gumiabroncsokkal vagy a traktor más részegységeivel. A távolság az függesztő rúd és a gumik között növelhetőek az függesztő rúd emelő kar mellső furataiba illesztésével.

Amikor az emelő kar meg van emelve (még ha nincs is munkagép kapcsolva hozzá), a hidraulikus vagy mechanikus stabilizáló rudaknak zárva kell lenniük.
