Külső hidraulika szelepek - Olaj kivétel hidrosztatikus hajtással (PC/nyitott hidraulika rendszernél)

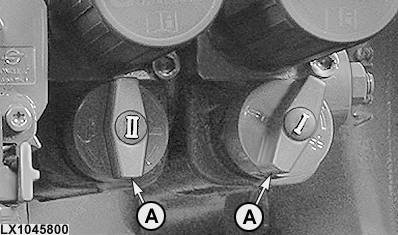

LX1045800-UN-22DEC10

FONTOS: Az áramlási mennyiséget soha ne szabályozza külső szabályzó szeleppel. Mindig használjon áramlásszabályzó szelepeket (A).

A rendelkezésre álló maximális hajtómű/hidraulika olajáram mennyisége függ a traktorra szerelt hidraulika szivattyú méretétől.

Szivattyú kapacitása	Folyadékáram
28 cm3 (1.7 cu.in.)	68 l/perc (18.0 gpm)
35 cm3 (2.1 cu.in.)	80 l/perc (21.1 gpm)

Állítsa le a motort. Csatlakoztassa a hidrosztatikus hajtás hidraulika tömlőjét. Figyelje a szimbólumokat a csatlakozón.

FONTOS: A hidrosztatikus hajtással rendelkező munkagépet csak a 450 sorozatú SCV-re lehet működtetni/használni.

Indítsa be a motort. Állítsa a vezérlőkart “visszahúzás” helyzetbe. A hidrosztatikus hajtás kikapcsolásához tegye a vezérlő kart úszó helyzetbe. Állítsa le a motort és kösse le a hidraulika tömlőt.

FONTOS: Ne mozgassa a vezérlő kart semleges helyzetbe, mert a fellépő nyomáslökés a hidrosztatikus hajtás és a hidraulika csövek károsodásához vezethet.

FONTOS: Hajtás során, az olaj visszanyerés a hidrosztatikus hajtáshoz meg van tiltva. Lásd Specifikációk, Traktor működtetés maximális dőlésben.
