Külső hidraulika szelepek

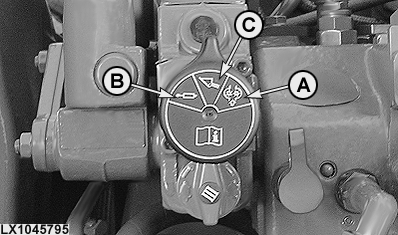

LX1045795-UN-22DEC10

A - 1-es rögzített funkció

B - 2-es rögzített funkció

C - Nem rögzített funkció

A traktor négy féle külső hidraulika szeleptömbbel lehet felszerelve:

• 100, 200 vagy 450 sorozatúval

A 100-as sorozatú szelepeknek "emelés", "süllyesztés" és egy "úszó" üzemmódja van.

Ezeken az üzemmódokon kívül a 200-as szelep rendelkezik egy reteszelés funkcióval (A), ami a szelepvezérlő karokat emelés, vagy süllyesztés helyzetben tartja, amíg kézzel el nem mozdítja.

A 450-es sorozatú szelepnek szintén van egy további reteszelési funkciója (B) ami a szelepvezérlő karokat Emelés vagy Süllyesztés helyzetben tartja, amíg a nyomás a hidraulika körben el nem ér egy meghatározott értéket (pl. amikor egy hidraulikus munkahenger eléri a végállását).

A (C) állásban egyik reteszelő funkció sem működik. A szelepvezérlő kar visszatér semleges helyzetbe, amint elengedi.

Ha egy munkaeszközt (pl. munkahengert) csatlakoztat a traktorhoz, a nyomóágat (pl. a munkahenger kitolása) az alsó csatlakozóba kell kötni. Ezeknél a 200-as szeleptömböknél a nyomás szivárgás miatti gyors elszökését (pl. a munkahenger behúzása) egy szelep akadályozza meg, ha a motor le van állítva. A 450-es kivitelű külső hidraulika csatlakozóknál a szivárgás lehetősége még kisebb. A 100-as szeleptömbök nincsennek ilyen szeleppel felszerelve.
