A sárvédő beállításai

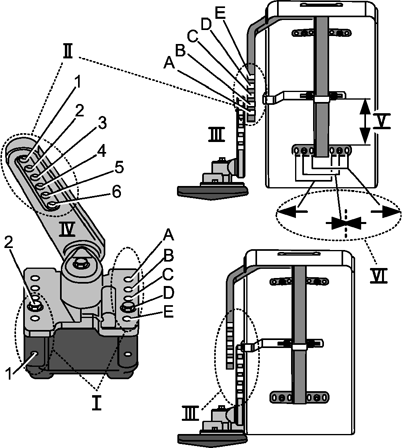

LX1053703-UN-29MAY12

A sárvédők pozíciója (KÜLSŐ) – konzol az alap külső részén

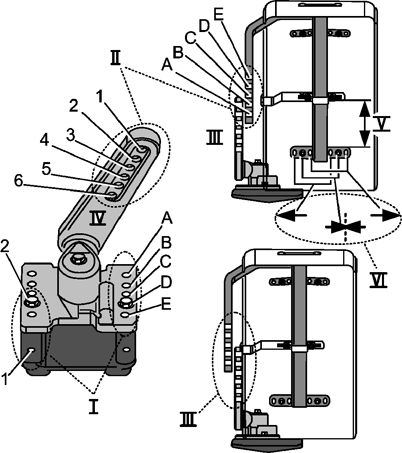

LX1053704-UN-29MAY12

A sárvédők pozíciója (BELSŐ) – konzol az alap belső részén

A sárvédő felszerelési helyzetei
l	Konzol az alap külső részén - (KÜLSŐ)		l	Konzol az alap belső részén - (BELSŐ)
II	Magasság, melyen a sárvédő beállításra kerül az öntvény karon		II	Magasság, melyen a sárvédő beállításra kerül az öntvény karon
III	Sárvédő az öntött karra - középre (CTR)		III	Sárvédő az öntvény karhoz - kerékhez (GUMIABRONCS)
IV	Öntvény kar a konzolhoz - (FEL/LE) FONTOS: Az öntött karnak mindig hátrafelé kell mutatnia.		IV	Öntvény kar a konzolhoz - (FEL/LE) FONTOS: Az öntött karnak mindig hátrafelé kell mutatnia.
V	A sárvédő radiális beállítása [mm]		V	A sárvédő radiális beállítása [mm]
VI	Sárvédő a tartón - bent/középen/kint (IN/CTR/OUT)		VI	Sárvédő a tartón - bent/középen/kint (IN/CTR/OUT)

A sárvédők beállítása előtt nézze meg a rajzot és a megadott gumiabroncs méreteket és nyomtávokat.

Állítsa a sárvédőket a javasolt helyzetbe, ezzel megelőzhető a sárvédőknek a kerékkel vagy a motorháztetővel történő érintkezéséből eredő sérülése.

FONTOS: Az alábbi pozíciók csupán ajánlások. A gumiabroncs méretétől, a sárvédő méretétől és a kormányzásütközők helyzetétől függően, szükséges lehet a sárvédőknek az alább felsoroltaktól eltérő helyzetbe történő állítása.

FONTOS: A listában szereplő értékek hozzávetőlegesek, a gumiabroncs méretétől függően változhatnak. A sárvédők akkor vannak megfelelően beállítva, ha 20 mm (0,79 in.) távolság van a gumiktól és a motorháztetőtől, amikor a tengely teljesen szélső helyzetben van. Lásd még Rögzített sárvédők beállítása és Az elforduló sárvédők beállítása.

Gumiabroncsok mérete	Nyomtáv [mm]	A sárvédő felszerelésének helyzetei
		l	II	III	IV	V [mm]	VI
280/85R24	1526	A-1-KI	D5-E3	GUMIABRONCS	FEL	180	BE
	1618	B-1-KI	D5-E3	GUMIABRONCS	FEL	180	BE
	1722 *	A-2-KI	D5-E3	GUMIABRONCS	FEL	200	BE
	1814	B-2-KI	D5-E3	GUMIABRONCS	FEL	200	BE
	1926	E-2-KI	D5-E3	GUMIABRONCS	FEL	220	BE
	2018	E-2-KI	D5-E3	GUMIABRONCS	FEL	220	BE
11.2R24	1526	C-2-BE	D5-E3	KÖZÉP	FEL	180	BE
	1618	B-1-KI	D5-E3	GUMIABRONCS	FEL	180	BE
	1722 *	D-1-OUT	D5-E3	GUMIABRONCS	FEL	200	BE
	1814	B-2-KI	D5-E3	GUMIABRONCS	FEL	200	BE
	1926	D-2-OUT	D5-E3	GUMIABRONCS	FEL	220	BE
	2018	E-2-KI	D5-E3	GUMIABRONCS	FEL	220	BE
360/70R24	1525	D-2-IN	D5-E3	KÖZÉP	FEL	180	BE
	1617	A-1-KI	D5-E3	GUMIABRONCS	FEL	180	BE
	1721	C-1-KI	D5-E3	GUMIABRONCS	FEL	200	BE
	1813 *	A-2-KI	D5-E3	GUMIABRONCS	FEL	200	BE
	1925	C-2-KI	D5-E3	GUMIABRONCS	FEL	200	BE
	2017	E-2-KI	D5-E3	GUMIABRONCS	FEL	220	BE
12.4R24	1525	C-2-BE	D5-E3	KÖZÉP	FEL	180	BE
	1617	B-1-KI	D5-E3	GUMIABRONCS	FEL	180	BE
	1721 *	D-1-OUT	D5-E3	GUMIABRONCS	FEL	200	BE
	1813	A-2-KI	D5-E3	GUMIABRONCS	FEL	200	BE
	1925	D-2-OUT	D5-E3	GUMIABRONCS	FEL	220	BE
	2017	E-2-KI	D5-E3	GUMIABRONCS	FEL	220	BE
320/85R24	1525	C-2-BE	D5-E3	KÖZÉP	FEL	180	BE
	1617	B-1-KI	D5-E3	GUMIABRONCS	FEL	180	BE
	1721 *	D-1-OUT	D5-E3	GUMIABRONCS	FEL	200	BE
	1813	B-2-KI	D5-E3	GUMIABRONCS	FEL	200	BE
	1925	D-2-OUT	D5-E3	GUMIABRONCS	FEL	220	BE
	2017	E-2-KI	D5-E3	GUMIABRONCS	FEL	220	BE
420/65R24	1617	D-2-IN	D5-E3	KÖZÉP	FEL	180	KÖZÉP
	1721	B-1-KI	D5-E3	GUMIABRONCS	FEL	180	KÖZÉP
	1813 *	D-1-OUT	D5-E3	GUMIABRONCS	FEL	200	KÖZÉP
	1925	B-2-KI	D5-E3	GUMIABRONCS	FEL	200	KÖZÉP
	2017	D-2-OUT	D5-E3	GUMIABRONCS	FEL	220	KÖZÉP
440/65R24	1616	D-2-IN	D4-E2	KÖZÉP	LE	250	Ki
	1720	B-2-BE	D4-E2	KÖZÉP	LE	250	Ki
	1812 *	C-1-KI	D4-E2	GUMIABRONCS	FEL	180	Ki
	1924	A-2-KI	D4-E2	GUMIABRONCS	FEL	180	Ki
	2016	C-2-KI	D4-E2	GUMIABRONCS	FEL	180	Ki
280/85R28	1524	A-1-KI	D4-E2	GUMIABRONCS	LE	250	BE
	1616	B-1-KI	D4-E2	GUMIABRONCS	LE	250	BE
	1720	A-2-KI	D4-E2	GUMIABRONCS	FEL	180	BE
	1812 *	B-2-KI	D4-E2	GUMIABRONCS	FEL	200	BE
	1924	E-2-KI	D4-E2	GUMIABRONCS	FEL	200	BE
	2016	E-2-KI	D4-E2	GUMIABRONCS	FEL	200	BE
340/85R24	1524	D-2-IN	D4-E2	KÖZÉP	LE	250	BE
	1616	B-2-BE	D4-E2	KÖZÉP	LE	250	BE
	1720	C-1-KI	D4-E2	GUMIABRONCS	LE	250	BE
	1812 *	A-2-KI	D4-E2	GUMIABRONCS	FEL	180	BE
	1924	C-2-KI	D4-E2	GUMIABRONCS	FEL	180	BE
	2016	E-2-KI	D4-E2	GUMIABRONCS	FEL	200	BE
380/70R24	1524	E-2-IN	D4-E2	KÖZÉP	LE	250	KÖZÉP
	1616	C-2-BE	D4-E2	KÖZÉP	LE	250	KÖZÉP
	1720	B-1-KI	D4-E2	GUMIABRONCS	LE	250	KÖZÉP
	1812 *	D-1-OUT	D4-E2	GUMIABRONCS	FEL	180	KÖZÉP
	1924	C-2-KI	D4-E2	GUMIABRONCS	FEL	180	KÖZÉP
	2016	D-2-OUT	D4-E2	GUMIABRONCS	FEL	180	KÖZÉP
13.6R24	1524	D-2-IN	D4-E2	KÖZÉP	LE	250	BE
	1616	A-1-KI	D4-E2	GUMIABRONCS	LE	250	BE
	1720	C-1-KI	D4-E2	GUMIABRONCS	LE	250	BE
	1812 *	A-2-KI	D4-E2	GUMIABRONCS	FEL	180	BE
	1924	C-2-KI	D4-E2	GUMIABRONCS	FEL	180	BE
	2016	E-2-KI	D4-E2	GUMIABRONCS	FEL	200	BE
11.2R28	1524	C-2-BE	D4-E2	KÖZÉP	LE	250	BE
	1616	B-1-KI	D4-E2	GUMIABRONCS	LE	250	BE
	1720	D-1-OUT	D4-E2	GUMIABRONCS	FEL	180	BE
	1812 *	B-2-KI	D4-E2	GUMIABRONCS	FEL	180	BE
	1924	D-2-OUT	D4-E2	GUMIABRONCS	FEL	180	BE
	2016	E-2-KI	D4-E2	GUMIABRONCS	FEL	200	BE
480/65R24	1615	B-1-BE	D3-E1	GUMIABRONCS	FEL	150	Ki
	1719	D-2-IN	D3-E1	GUMIABRONCS	FEL	150	Ki
	1811 *	B-2-BE	D3-E1	GUMIABRONCS	LE	250	Ki
	1923	D-1-OUT	D3-E1	GUMIABRONCS	FEL	150	Ki
	2015	B-2-KI	D3-E1	GUMIABRONCS	FEL	150	Ki
420/70R24	1615	E-2-IN	C4-D2	GUMIABRONCS	FEL	120	KÖZÉP
	1719	B-1-KI	C4-D2	GUMIABRONCS	FEL	120	KÖZÉP
	1811 *	A-2-BE	D3-E1	GUMIABRONCS	LE	250	KÖZÉP
	1923	B-2-KI	C4-D2	GUMIABRONCS	FEL	150	KÖZÉP
	2015	D-2-KI	C4-D2	GUMIABRONCS	FEL	150	KÖZÉP
12.4R28	1523	E-2-IN	C4-D2	GUMIABRONCS	FEL	120	BE
	1615	B-1-KI	C4-D2	GUMIABRONCS	FEL	120	BE
	1719	D-1-KI	C4-D2	GUMIABRONCS	FEL	120	BE
	1811 *	A-2-KI	C4-D2	GUMIABRONCS	FEL	150	BE
	1923	D-2-KI	C4-D2	GUMIABRONCS	FEL	150	BE
	2015	E-2-KI	C4-D2	GUMIABRONCS	FEL	150	BE
14.9R24	1523	B-1-BE	C4-D2	GUMIABRONCS	FEL	120	KÖZÉP
	1615	D-2-IN	C4-D2	GUMIABRONCS	FEL	120	KÖZÉP
	1719	B-2-BE	C4-D2	GUMIABRONCS	FEL	120	KÖZÉP
	1811 *	D-1-KI	C4-D2	GUMIABRONCS	FEL	120	KÖZÉP
	1923	B-2-KI	C4-D2	GUMIABRONCS	FEL	150	KÖZÉP
	2015	D-2-KI	C4-D2	GUMIABRONCS	FEL	150	KÖZÉP
400/80R24	1523	B-1-BE	C4-D2	GUMIABRONCS	FEL	120	KÖZÉP
	1615	E-2-IN	C4-D2	GUMIABRONCS	FEL	120	KÖZÉP
	1719	B-1-KI	C4-D2	GUMIABRONCS	FEL	120	KÖZÉP
	1811 *	D-1-OUT	D3-E1	GUMIABRONCS	LE	250	KÖZÉP
	1923	B-2-KI	C4-D2	GUMIABRONCS	FEL	150	KÖZÉP
	2015	D-2-KI	C4-D2	GUMIABRONCS	FEL	150	KÖZÉP
320/85R28	1523	E-2-IN	C4-D2	GUMIABRONCS	FEL	120	BE
	1615	B-1-KI	C4-D2	GUMIABRONCS	FEL	120	BE
	1719	D-1-KI	C4-D2	GUMIABRONCS	FEL	120	BE
	1811 *	B-2-KI	D3-E1	GUMIABRONCS	LE	250	BE
	1923	D-2-KI	C4-D2	GUMIABRONCS	FEL	150	BE
	2015	E-2-KI	C4-D2	GUMIABRONCS	FEL	150	BE
380/85R24	1523	B-1-BE	C4-D2	GUMIABRONCS	FEL	120	KÖZÉP
	1615	D-2-IN	C4-D2	GUMIABRONCS	FEL	120	KÖZÉP
	1719	B-2-BE	C4-D2	GUMIABRONCS	FEL	120	KÖZÉP
	1811 *	D-1-OUT	D3-E1	GUMIABRONCS	LE	250	KÖZÉP
	1923	C-2-KI	C4-D2	GUMIABRONCS	FEL	150	KÖZÉP
	2015	D-2-KI	C4-D2	GUMIABRONCS	FEL	150	KÖZÉP
340/85R28	1614	C-2-BE	C3-D1	GUMIABRONCS	FEL	100	BE
	1718	A-2-BE	C3-D1	GUMIABRONCS	FEL	100	BE
	1810 *	A-2-KI	C3-D1	GUMIABRONCS	FEL	120	BE
	1922	C-2-KI	C3-D1	GUMIABRONCS	FEL	120	BE
	2014	E-2-KI	C3-D1	GUMIABRONCS	FEL	120	BE
380/70R28	1614	D-2-IN	C3-D1	GUMIABRONCS	FEL	100	KÖZÉP
	1718	B-2-BE	C3-D1	GUMIABRONCS	FEL	100	KÖZÉP
	1810 *	D-1-KI	C3-D1	GUMIABRONCS	FEL	120	KÖZÉP
	1922	C-2-KI	C3-D1	GUMIABRONCS	FEL	120	KÖZÉP
	2014	D-2-KI	C3-D1	GUMIABRONCS	FEL	120	KÖZÉP
13.6R28	1614	A-1-KI	C3-D1	GUMIABRONCS	FEL	100	BE
	1718	C-1-KI	C3-D1	GUMIABRONCS	FEL	100	BE
	1810 *	A-2-KI	C3-D1	GUMIABRONCS	FEL	100	BE
	1922	C-2-KI	C3-D1	GUMIABRONCS	FEL	120	BE
	2014	E-2-KI	C3-D1	GUMIABRONCS	FEL	120	BE
540/65R24	1718	B-1-BE	C4-D2	GUMIABRONCS	FEL	150	KÖZÉP
	1810 *	A-1-KI	C4-D2	GUMIABRONCS	FEL	150	KÖZÉP
	1922	C-1-KI	C4-D2	GUMIABRONCS	FEL	150	KÖZÉP
	2014	A-2-KI	C4-D2	GUMIABRONCS	FEL	150	KÖZÉP
440/80R24	1614	E-2-IN	C3-D1	GUMIABRONCS	FEL	100	Ki
	1718	C-2-BE	C3-D1	GUMIABRONCS	FEL	100	Ki
	1810 *	A-2-BE	C3-D1	GUMIABRONCS	FEL	120	Ki
	1922	A-2-KI	C3-D1	GUMIABRONCS	FEL	100	Ki
	2014	C-2-KI	C3-D1	GUMIABRONCS	FEL	120	Ki
480/70R24	1718	D-2-IN	C3-D1	GUMIABRONCS	FEL	100	Ki
	1810 *	B-2-BE	C3-D1	GUMIABRONCS	FEL	100	Ki
	1922	D-1-KI	C3-D1	GUMIABRONCS	FEL	100	Ki
	2014	B-2-KI	C3-D1	GUMIABRONCS	FEL	120	Ki
16.9R24	1718	C-2-BE	C3-D1	GUMIABRONCS	FEL	100	Ki
	1810 *	A-2-BE	C3-D1	GUMIABRONCS	FEL	100	Ki
	1922	A-2-KI	C3-D1	GUMIABRONCS	FEL	100	Ki
	2014	C-2-KI	C3-D1	GUMIABRONCS	FEL	120	Ki
420/85R24	1718	B-1-KI	C3-D1	GUMIABRONCS	FEL	100	Ki
	1810 *	A-2-BE	C3-D1	GUMIABRONCS	FEL	120	Ki
	1922	B-2-KI	C3-D1	GUMIABRONCS	FEL	120	Ki
	2014	D-2-KI	C3-D1	GUMIABRONCS	FEL	120	Ki
VF 520/60R28	1811	C-2-BE	C4-D2	GUMIABRONCS	FEL	150	KÖZÉP
480/65R28	1717	D-2-IN	B4-C2	GUMIABRONCS	FEL	80	Ki
	1809 *	B-2-BE	B4-C2	GUMIABRONCS	FEL	80	Ki
	1921	D-1-KI	B4-C2	GUMIABRONCS	FEL	80	Ki
	2013	B-2-KI	B4-C2	GUMIABRONCS	FEL	100	Ki
420/70R28	1613	E-2-IN	B4-C2	GUMIABRONCS	FEL	60	KÖZÉP
	1717	B-1-KI	B4-C2	GUMIABRONCS	FEL	80	KÖZÉP
	1809 *	A-2-BE	B4-C2	GUMIABRONCS	FEL	80	KÖZÉP
	1921	B-2-KI	B4-C2	GUMIABRONCS	FEL	100	KÖZÉP
	2013	D-2-KI	B4-C2	GUMIABRONCS	FEL	100	KÖZÉP
400/80R28	1521	B-1-BE	B4-C2	GUMIABRONCS	FEL	60	KÖZÉP
	1613	E-2-IN	B4-C2	GUMIABRONCS	FEL	60	KÖZÉP
	1717	B-1-KI	B4-C2	GUMIABRONCS	FEL	80	KÖZÉP
	1809 *	D-1-KI	B4-C2	GUMIABRONCS	FEL	100	KÖZÉP
	1921	B-2-KI	B4-C2	GUMIABRONCS	FEL	100	KÖZÉP
	2013	D-2-KI	B4-C2	GUMIABRONCS	FEL	100	KÖZÉP
14.9R28	1521	B-1-BE	B4-C2	GUMIABRONCS	FEL	60	KÖZÉP
	1613	D-2-IN	B4-C2	GUMIABRONCS	FEL	80	KÖZÉP
	1717	B-2-BE	B4-C2	GUMIABRONCS	FEL	80	KÖZÉP
	1809 *	D-1-KI	B4-C2	GUMIABRONCS	FEL	80	KÖZÉP
	1921	B-2-KI	B4-C2	GUMIABRONCS	FEL	100	KÖZÉP
	2013	D-2-KI	B4-C2	GUMIABRONCS	FEL	100	KÖZÉP
380/85R28	1521	B-1-BE	B4-C2	GUMIABRONCS	FEL	60	KÖZÉP
	1613	D-2-IN	B4-C2	GUMIABRONCS	FEL	80	KÖZÉP
	1717	B-2-BE	B4-C2	GUMIABRONCS	FEL	80	KÖZÉP
	1809 *	D-1-KI	B4-C2	GUMIABRONCS	FEL	100	KÖZÉP
	1921	C-2-KI	B4-C2	GUMIABRONCS	FEL	100	KÖZÉP
	2013	D-2-KI	B4-C2	GUMIABRONCS	FEL	100	KÖZÉP
* Nyomtáv beállítás leszállításkor. Ez az egyetlen nyomtáv, amely megengedett homlokrakodó üzemben.
