Foglalatok

LX1056791-UN-25FEB13

LX1056792-UN-25FEB13

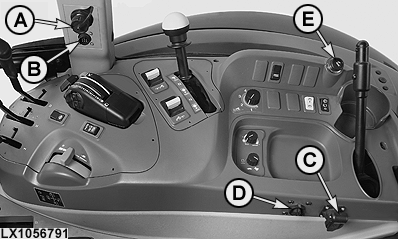

A — A GreenStar™ kijelző csatlakozóaljzata

A GreenStar™ kijelzőt az (A) csatlakozóaljzatba lehet beköti.

B — ISOBUS csatlakozóaljzat a fülkében

Az aljzathoz (B) a ISO 11783 szabványnak megfelelő munkaeszköz monitor csatlakoztatható.

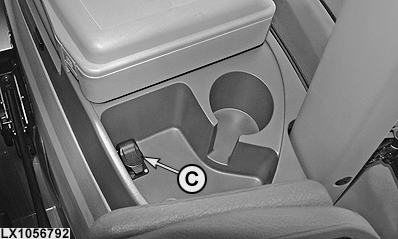

C — 3-pólusú csatlakozóaljzat

A hárompólusú elektromos csatlakozóaljzat 15/30 érintkezője max. 25 A áramerősséget tud folyamatosan biztosítani. A 82 érintkező max. 5 A egyenáramot tud szolgáltatni folyamatosan. A 31-es pólus a test.
Fordítsa el jobbra a gyújtáskapcsolót, hogy a 82-es érintkező feszültség alá kerüljön. A 15/30 érintkező feszültség alatt van akkor is, ha a gyújtás le van kapcsolva.

FONTOS: Amikor nagy áramfelvételű fogyasztót üzemeltetünk elosztó aljzattal, a tápáramkör maximálisan engedélyezett áramfelvételét nem szabad túllépni. Ne feledje, a teljes terhelés magában foglalja az összes beépített fogyasztó áramfelvételének összegét amely bármely pillanatban felléphet. Ez szintén vonatkozik arra a lehetőségre is ha a fogyasztó a beépített csatlakozóhoz más csatlakozón keresztül csatlakozik.

D — Jel csatlakozóaljzat az ISO 11786 szabvány szerint

A 7-pólusú jel csatlakozó (D), 10 A-es biztosítékkal van védve.

Érintkező	A vezeték színe	Leírás
1	Piros	Radarral mért sebesség
2	Barna	Keréksebesség
3	Narancs	Hátsó TLT fordulat
4	Sárga	Munkaeszköz gomb
5	—	—
6	Piros	Tápfeszültség, 10A, max. 120 W
7	Fekete	Test

E — 12 V-os csatlakozóaljzat (max. 120 W)

A 12 V-os csatlakozóaljzatra vagy a szivargyújtóra maximum 120 W teljesítményű fogyasztó kapcsolható.
