A PowrQuad™ PLUS hajtómű kapcsolása

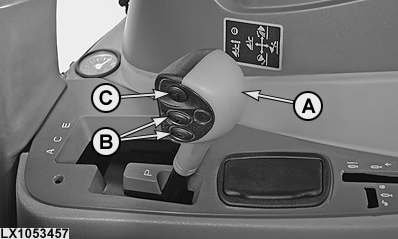

LX1053457-UN-27FEB13

LX1053458-UN-27FEB13

A - Tartományváltó kar

B - Sebességfokozat váltó gombok

C - Kézi kuplung gomb

E - Irányváltó kar

A sebességi fokozatok az (A) tartományváltó karral, a (B) sebességváltó gombokkal és az (E) irányváltó karral kapcsolhatók. A kézi kuplungot a (C) gomb segítségével működtetheti.
A motor indítása előtt kapcsolja az (E) irányváltó kart semleges helyzetbe. Az elinduláshoz először tegye az (A) tartományváltó kart a kívánt állásba, majd kapcsolja az irányváltó kart a kívánt menetirányba.

VIGYÁZAT: Ha az irányváltó kart előre- vagy hátramenetbe kapcsolja, amikor a motor jár, és a tartományváltó kar sebességben van, a traktor elindul.

Tartományváltásához nyomja be a kuplungpedált, vagy nyomja meg a kézi kuplung gombot. A sebességváltó gombok és az irányváltó kar kapcsolásához a kuplungot nem szükséges működtetni.
A traktor leparkolásakor kapcsolja az (E) irányváltó kart semleges állásba, majd az (A) tartományváltó karral kapcsolja be a parkféket.

FONTOS: A parkféket csak akkor kapcsolja be, ha a traktor már teljesen megállt.

MEGJEGYZÉS: Ha az (A) sebességváltó kart akkor kapcsolja park helyzetbe, amikor az (E) irányváltó kar nincs semlegesben, figyelmeztető jelzés hallható, és a kék INFO lámpa villog. A motor leállításakor az irányváltó kar a kiválasztott helyzetében marad, de a hajtómű semlegesbe kapcsol.

Ha a motor indításakor az irányváltó kar nincs semlegesben, hangjelzés hallható és a vonatkozó figyelmeztető üzenet jelenik meg a digitális kijelzőn, hogy figyelmeztesse a kezelőt.

Ha az irányváltó kart kiveszi semleges állásból miközben a parkfék még be van kapcsolva, akkor erre hangjelzés figyelmeztet, és a kék INFO lámpa világítani kezd. A traktor elindításához először kapcsolja a tartományváltó kart valamelyik tartományba, majd az irányváltó kart a kívánt haladási iránynak megfelelő helyzetbe.

Kézi kuplung

Nyomja meg a gombot (C), a kuplung szétkapcsol. A tartomány kapcsolható, vagy a traktor megállítható. Engedje el a gombot (C), a kuplung modulációval kapcsol. Az üléskapcsolóval felszerelt traktorokon (kezelőjelenlét-érzékelés) a következő történik:
Ha a gomb elengedése előtti utolsó 3 másodpercben nem volt súly az ülésen, és sem a kuplungpedál, sem a fékpedál nem volt működtetve, a traktor nem fog elindulni, függetlenül attól, hogy az irányváltó kar előre- vagy hátrameneti állásban van-e. Egy üzenet jelenik meg a digitális kijelzőn. A traktorral úgy indulhat el, hogy először az irányváltó kart semlegesbe kapcsolja, majd állítsa vissza a kívánt haladási iránynak megfelelő helyzetbe.

MEGJEGYZÉS: A kézi kuplung nem alkalmas a munkaeszközre való "ráálláshoz".

A kézi kuplung a PTQ167 címen kapcsolható be vagy ki. Lásd: Testreszabás; A diagnosztikai címek kiolvasása és használata a digitális kijelzővel (kezelői szint); Diagnosztikai hibakódok és testreszabás c. fejezet.

Az optimális sebességváltás terhelés alatti közlekedésnél (szállítás), miközben a sebesség illesztés funkció ki van kapcsolva:

1. Válassza ki azt a sebesség tartományt, amely megfelel a terhelésnek, amellyel el szeretne indulni.
2. Kapcsolja az első sebességfokozatot.
3. Induljon el és kapcsoljon fel a tartományváltó karral a legmagasabb fokozatig.
4. Kapcsoljon fel a sebességváltó gombokkal.

Az optimális sebességváltás terhelés alatti közlekedésnél (szállítás), miközben a sebesség illesztés funkció be van kapcsolva:

1. Válassza ki azt a sebesség tartományt, amely megfelel a terhelésnek, amellyel el szeretne indulni.
2. Kapcsolja az első sebességfokozatot.
3. Haladjon, és kapcsoljon fel a legmagasabb fokozatba.
4. Ezután, ha kell, kapcsoljon fel magasabb tartományba, és a gép automatikusan fogja váltani/illeszteni a haladási sebességnek megfelelő a sebességfokozatot is.
5. Kapcsolja végig a fokozatokat, majd újra váltson tartományt, ha szükséges, és így tovább.

Üzemeltetés hideg időben

Ha az olaj hideg (0°C, 32°F), az hatással lehet az irányváltó kar működésére is. -10°C (14°F) hőmérséklet alatt az irányváltás hosszabb időt vehet igénybe. +5°C (41°F) alatt az automatikus motorfordulatszám-illesztő ki fog kapcsolni.

Bizonyos körülmények között szükség lehet az irányváltó kar többszöri működtetésére, mielőtt a traktor elindul. Amint az olaj felmelegedett, az irányváltó működése ismét normális lesz.

Hazatérés üzemmód

LX1056830-UN-28FEB13

Ehhez állítsa le a motort, húzza ki az (A) K01/04 csatlakozót (relé doboz), és dugja vissza az eredeti helyzetéhez képest 90°-kal elfordítva. Come Home feliratnak kell mutatnia az oldalsó ablak felé.

MEGJEGYZÉS: Hazatérés üzemmódban a motorfordulat 1500/p-re van korlátozva, és minden tartományban csak az első sebességfokozat kapcsolható. Nincs kézi kuplung.

Korlátozások hiányzó sebességjel esetén

Amennyiben a vezérlőegység úgy érzékeli, hogy nincs sebességjel, akkor minden tartományban csak az első három sebességfokozat lesz kapcsolható.
