PowrQuad™ PLUS hajtómű – beállítások

LX1056690-UN-04JUL12

LX1056692-UN-09JUL12

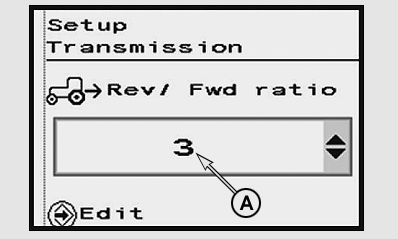

Hajtómű oldal, előre/hátrameneti sebesség aránya

LX1056691-UN-09JUL12

Hajtómű oldal, beállítások

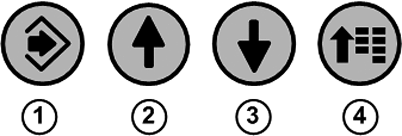

1 - Enter

2 - Felfelé (nyíl)

3 - Lefelé (nyíl)

4 - Menü megnyitása

B - Lágy kapcsolás, ellenőrző ablak

C - TLT működés, ellenőrző ablak

D - Sebesség illesztés, ellenőrző ablak

A — Előre/hátrameneti sebesség arány kiválasztás

Az arányt +3 és -3 között lehet változtatni, a digitális kijelző segítségével.

Ehhez, nyomja meg a menü gombot (4), amíg a hajtómű oldal meg nem jelenik.

Nyomja meg a jóváhagyás gombot (1), és válassza ki a megfelelő arányt a beviteli mezőben (A), a (2) vagy (3) nyíl gombok segítségével.

Mentse el a változást a jóváhagyás gomb megnyomásával.

Nyomja meg a menü gombot (4) a kilépéshez.

MEGJEGYZÉS: Ha az automata sebességváltás be van kapcsolva, a beállított legmagasabb fokozat prioritást élvez a programozott összefüggés fölött.

B — Lágy kapcsolás sebesség váltáskor

Ha ez az opció aktiválva van, a motor fordulatot az elektronika ideiglenesen harmonizálja egy simább kapcsolás érdekében.

Lágy kapcsolás (B) be- és kikapcsolása, a következő:

Nyomja meg a menü gombot (4), amíg a hajtómű oldal meg nem jelenik. Nyomja meg a nyíl gombot (3), majd nyomja meg a jóváhagyás gombot (1). Kapcsolja be- és ki az ellenőrző ablakot (B), a nyíl gombok (2) vagy (3) segítségével. Mentse el a változást a jóváhagyás gomb megnyomásával.

Szükség esetén kapcsolja be-ki a TLT működést (C), a következők szerint:

Nyomja meg a jóváhagyás gombot (1), és kapcsolja be- és ki az ellenőrző ablakot (C), a nyíl gombok (2) vagy (3) segítségével. Mentse el a változást a jóváhagyás gomb megnyomásával.

Nyomja meg a menü gombot (4) a kilépéshez.

Ezt követően a motor fordulatszám a következő módon illeszthető:

• Mindig ki van kapcsolva, ha az (B) funkció nincs aktiválva
• Be van kapcsolva, de ez nem vonatkozik a TLT működésre, ha csak a (B) funkció van aktiválva
• Mindig be van kapcsolva, ha a (B) és a (C) funkció is aktiválva van

D — Sebesség illesztés a tartományok váltásánál

Ha ezt a lehetőséget választja, akkor, ha kb. 7 km/h-es (4,4 mph) vagy nagyobb sebességnél tartományt vált, a hajtómű automatikusan kiválasztja a sebességhez illeszkedő fokozatot. Ez az automatikus funkció felülbírálható, ha megnyomja a fokozatváltó kapcsolót a tartomány váltásakor.

Kapcsolja be vagy ki a (D) sebességillesztést a következők szerint:

Nyomja meg a menü gombot (4), amíg a hajtómű oldal meg nem jelenik. Nyomja meg a nyíl gombot (3), és válassza ki az ellenőrző ablakot (D) a jóváhagyás gombbal (1). Kapcsolja be- és ki az ellenőrző ablakot (D), a nyíl gombok (2) vagy (3) segítségével. Mentse el a változást a jóváhagyás gomb megnyomásával.

Nyomja meg a menü gombot (4) a kilépéshez.

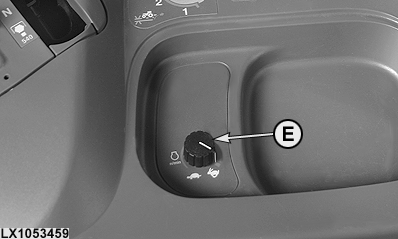

E — Motor fordulatszám tartás potenciométer (ha van)

LX1053459-UN-27FEB13

A legalacsonyabb beállítás esetén a motorfordulatszám határértéke1050/p. A legmagasabb beállításban a motor a maximális fordulaton járhat. E két beállítás között bármely motorfordulatszám beállítható. Ha nem használja a TLT-t, az (E) potenciométert maximális fordulatszámra kell állítani, vagy ki kell kapcsolni "Off" állásba.
