A hárompont-emelő kezelőszervei

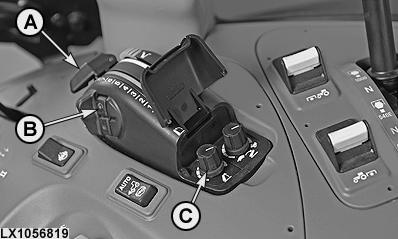

LX1056819-UN-28FEB13

A - Mélységszabályozás

B - Szórókeret emelő/süllyesztő kapcsolója

C - Emelésimagasság-korlátozás

A hárompont-emelő az (A) mélységszabályzóval és a (B) emelő-süllyesztő kapcsolóval működtethető. Az emelési magasság a (C) emelésimagasság-korlátozó gombbal határolható le.

A hárompont függesztés működőképessé tételéhez indítsa be a motort és vagy:

• mozdítsa az (A) vezérlőkart az emelőkarok állásának megfelelő helyzetbe,
• mozdítsa az (A) vezérlőt az egyik végállásba, vagy
• működtesse a (B) emelő-süllyesztő kapcsolót.

A kart (A) a "0" felé húzva a munkaeszközt emeli
A kart (A) a "9" felé tolva a munkaeszközt süllyeszti

A munkaeszköz a (B) kapcsoló segítségével emelhető és süllyeszthető, az (A) vezérlőkartól függetlenül. Ez megkönnyíti a munkát, például a sorvégi fordulókban. Ha a kapcsoló (B) felső végét nyomja meg, a munkaeszköz olyan magasra fog emelkedni, amilyen értékre az emelési magasság korlátozó (C) be van állítva. Ha a (B) kapcsoló alsó részét nyomja meg, a munkaeszköz olyan mélyre fog lesüllyedni, amennyire az (A) vezérlőkar be van állítva.

Annak érdekében, hogy a munkaeszköz a beállított munkamélységre a táblavégi fordulókban a megtömörödött talajon hamarabb lesüllyedjen (gyors süllyesztés), tartsa a (B) kapcsolót nyomva. Amíg a (B) kapcsolót nyomva tartja, a beállított vonóerő-érzékelés ki van kapcsolva (felülvezérlés). Ha a (B) kapcsolót elengedi, a munkaeszköz beáll az eredeti beállításnak megfelelő helyzetbe.

Ez a gyors süllyesztés funkció csak akkor működik, ha:

• a munkaeszköz a (B) kapcsolóval lett felemelve
• a munkaeszköz a felemelt helyzetből a (B) kapcsolóval folyamatosan lett lesüllyesztve

LX1037154-UN-28SEP05

Függesztésrögzítő bekapcsolva

VIGYÁZAT: Mindig kapcsolja be a függesztésrögzítőt, mielőtt elindul a traktorral!

Húzza teljesen hátra a vezérlőkart (a 0 mögé) – a hárompont-emelő rögzítve.
