A hátsó TLT szabványos sebességének kiválasztása

LX1056838-UN-28FEB13

LX1056888-UN-08JUL13

Fordulat kikapcsolt TLT esetén

LX1056706-UN-11JUL12

Fordulat bekapcsolt TLT esetén

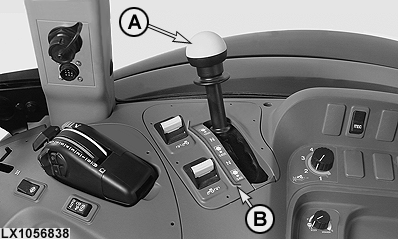

A - TLT fordulatszám választókar

B - Matrica a TLT fordulat váltási ábrákkal

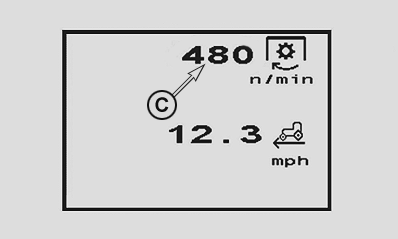

C - Fordulat kikapcsolt TLT esetén

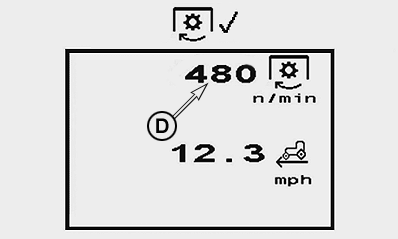

D - Fordulat bekapcsolt TLT esetén

VIGYÁZAT: Mielőtt a TLT-t bekapcsolja, győződjön meg arról, hogy a kiválasztott TLT fordulatszám megfelel-e a hajtott munkaeszköznek. A helytelen fordulatszám a munkaeszköz súlyos károsodását okozhatja.

Baleset veszély!

A TLT be és kikapcsolását lásd a TLT-hajtások üzemeltetése címszónál. A TLT hajtásnak ki kell lennie kapcsolva a sebességváltáshoz.

A TLT fordulatszám fokozat az (A) karral választható ki a (B) jelzések szerint. A fokozatkiválasztó kar semleges helyzeteiben (helyzetében) "N" a TLT kézzel forgatható, megkönnyítve a kardántengely csatlakoztatását.

A kiválasztott TLT fordulat a digitális kijelző (C) vagy (D) mezőjében jelenik meg.

VIGYÁZAT: A munkaeszköz csatlakoztatásakor a motort le kell állítani.
