Munkaeszközök csatlakoztatása a hátsó TLT-hez

LX1036484-UN-23JAN06

LX1056839-UN-28FEB13

VIGYÁZAT: TLT-hajtású munkaeszközök csatlakoztatása előtt állítsa le a motort, és kapcsolja ki a TLT-t!

VIGYÁZAT: Nagy tehetetlenségi tömegű munkaeszközök nem állnak meg abban a pillanatban, amikor a TLT-t kikapcsolja. NE közelítse meg a munkaeszközt addig, amíg az le nem lassul és meg nem áll. Ne dolgozzon a munkaeszközön, amíg meg nem állt.

VIGYÁZAT: Mielőtt a TLT-hajtású munkaeszközön, a hárompont-emelőn vagy kardántengelyen tisztítási, beállítási vagy kenési munkákba kezdene, mindig ügyeljen arra, hogy a TLT legyen kikapcsolva, a traktor motorja legyen leállítva és az indítókulcs legyen eltávolítva.

FONTOS: Lásd a vonatkozó működtetési előírásokat ugyanebben a fejezetben.

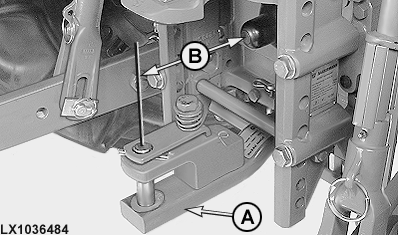

1. Állítsa az (A) vonórudat a TLT-vel egy vonalba, és rögzítse ebben a helyzetben.
2. A TLT-tengely vége és a vonórúd végén lévő furat közti (B) távolság attól függően változik, hogy milyen típusú TLT-csonkot használ. A távolságnak helyesnek kell lennie.

   TLT-csonk	Távolság a vonórúdtól
   	2-as kategória
   1. típus: 6 borda..............	350 mm (13,8 in)
   2 / 21 bordás tipus..............	400 mm (15,7 in)

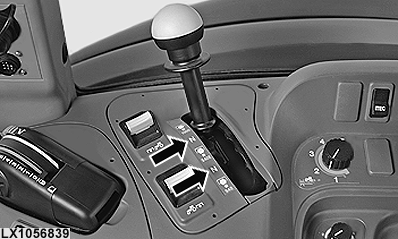

Ha a TLT bordái nem esnek egybe a kardántengely hornyaival, állítsa le a motort, kapcsolja a TLT fordulatszámváltó karját N-be, és fordítsa el kézzel a TLT tengelyt a megfelelő helyzetbe.
