Hidraulikus vonóhorog (mechanikusan működtetett)

LX1056844-UN-01MAR13

LX1045867-UN-15FEB11

LX1045868-UN-15FEB11

B - Kioldó kar

1 - A vonóhorog a pótkocsi csatlakoztatásának megfelelő helyzetben

2 - Vonóhorog tárolási helyzetben

Ez a vonóhorog típus a hárompont-vezérlővel és egy külső hidraulika szeleptömbbel működtethető.

1. Emelje fel az emelőkarokat a maximális magasságra, és a külső szeleppel húzza be a vonóhorgot teljesen.

2. Húzza meg a kart (B), és engedje le a vonókarokat. Tartsa a kioldó kart, amíg a vonóhorog kimozdul a tárolási helyzetéből (a kar nyitott helyzetben marad).

3. Tolja ki a vonóhorgot teljesen a kihelyezett szelep segítségével.

4. Süllyessze le a vonóhorgot a kívánt magasságra.

5. Emelje az emelőkarokat úgy, hogy a vonóhorog beleakadjon a pótkocsi vonószemébe, majd emelje fel teljesen a vonóhorgot.

6. Húzza be teljesen a vonóhorgot a kihelyezett szeleptömb segítségével, amíg nem rögzítődik a helyén teljesen (a B kar visszatér az alaphelyzetébe).

7. Süllyessze le az emelőkarokat.

8. Ellenőrizze, hogy a vonóhorog teljesen reteszelve van-e. Ha igen, akkor a vonóhorog nem fog süllyedni, ha az emelőkarokat süllyeszti és nem fog kitolni, ha a külső hidraulikaszelepet működteti.

FONTOS: Ha a kioldókart nehéz működtetni, vagy a vonóhorog nem reteszelődik teljesen (vö. 2. vagy 6. lépés fent), ellenőriztesse a függesztőrudakat és a vonóhorgot a John Deere szervizzel.

VIGYÁZAT:

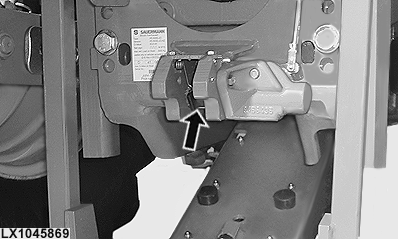

LX1045869-UN-15FEB11

SOHA ne tegye a kezét a vonóhorog nyílásába (lásd a nyilat), amíg a vonóhorog le van süllyesztve. Balesetveszély!

MEGJEGYZÉS: A pótkocsi-vonóhorog kopásnak kitett alkatrészeit ellenőrizze 250 óránként (lásd Karbantartás — 250 üzemóránként). Cserélje le őket, ha szükséges.

A vonóhorog megengedett maximális statikus terhelhetőségére és a vontatható terhelésre vonatkozó adatok a Műszaki adatok c. fejezetben találhatók.

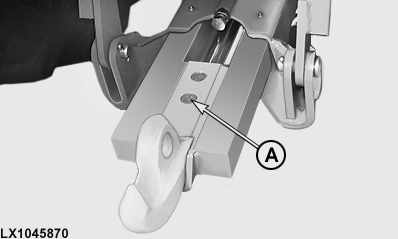

LX1045870-UN-15FEB11

Az az alkatrész, amelyet nem használ, az alvázkeret bal oldalán tárolható.
