Fülke levegőszűrő és recirkulációs levegőszűrő cseréje
Fülke levegőszűrők cseréje
LX1041716-UN-10OCT06
LX1041717-UN-10OCT06
LX1041720-UN-10OCT06
LX1041719-UN-10OCT06

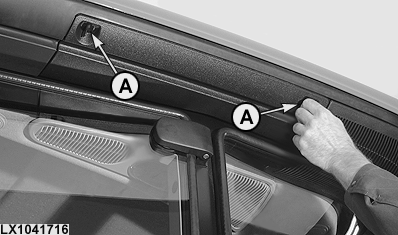

A - Szárnyas csavarok

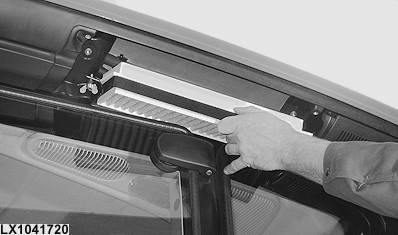

B - Szárnyas csavarok

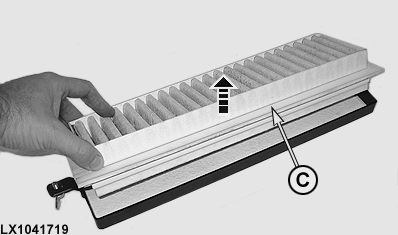

C - Tömítés
Szerelje ki a fülke levegőszűrőt mindkét oldalon, majd szereljen be helyettük újakat.Szerelje le a szárnyas csavarokat (A) és a burkolatot.
Távolítsa el a szárnyas csavarokat (B), majd vegye le a tartókeretet és a szűrőbetétet.
Tegye bele az új szűrőbetétet a tartókeretbe. Győződjön meg róla, hogy a szűrőbetét tömítése (C) a kerettel ellentétes irányba néz.
Tisztítsa meg a tető nyílását, és ellenőrizze a tömítő felületeket.
A visszaszerelést a leszereléssel ellentétes sorrendben végezze.
MEGJEGYZÉS: A szerviz periódus 250 üzemóránként, vagy évente egyszer, ha a fülke aktív szenes szűrővel lett utólag felszerelve.
A recirkulációs szűrő cseréje (a tetőben)
LX1041722-UN-10OCT06
LX1041723-UN-10OCT06
LX1041724-UN-10OCT06

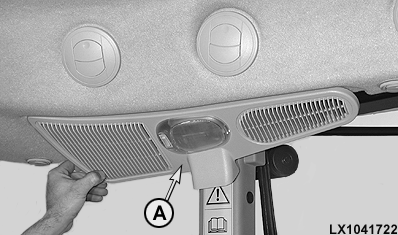

A - Bal fedél

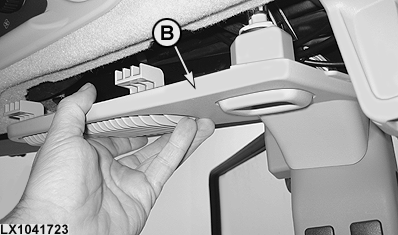

B - Jobb oldali fedél

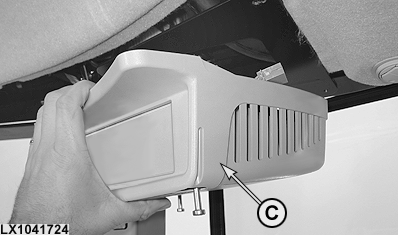

C - Tárolórekesz
Vegye le a bal fedelet (A). Vegye le a jobb oldali fedelet (B), és a rádió tartórekeszt (C).
LX1041725-UN-10OCT06
LX1056889-UN-27MAY13

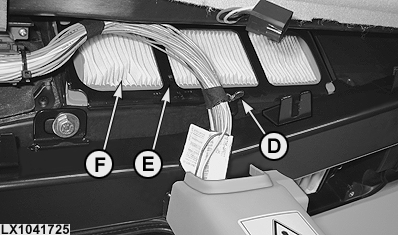

D - Szárnyas csavar

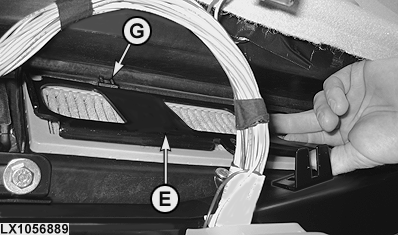

E - Rögzítő keret
F - Szűrőbetét
G - Rögzítőfül (2 db)
Távolítsa el a szárnyas csavart (D), majd emelje ki a tartókeretet (E) és a szűrőbetétet (F).Tisztítsa meg a tető nyílását, és ellenőrizze a tömítő felületeket. Szerelje be a szűrőbetétet (F) a tetőbe, és állítsa be úgy, hogy a tömítés megfelelően felfeküdjön a tömítő felületen.
Csúsztassa be a rögzítő keretet (E) a két rögzítő fül alá (G) és biztosítsa le a szárnyas csavarral.
Tegye fel a fedeleket, és a rádió tartórekeszt.
MEGJEGYZÉS: A szerviz periódus 250 üzemóránként, vagy évente egyszer, ha a fülke aktív szenes szűrővel lett utólag felszerelve.
|
