A hajtómű-/hidraulikaolaj és az olajszűrő cseréje

Hajtómű/hidraulika olajszűrők cseréje PowrQuad™ PLUS vagy AutoQuad™ PLUS hajtóművel szerelt traktoroknál

LX1053382-UN-10FEB12

LX1046191-UN-09JUN11

Hidraulika olajszűrő

LX1046193-UN-09JUN11

Hajtóműolaj-szűrő

A - Leeresztő csavar a differenciálmű házon

B - Leeresztő csavar, mellsőkerék hajtás kuplung

C - Hidraulika olajszűrő

D - Hajtóműolaj-szűrő

1. Indítsa be a motort és működtessen néhány hidraulika funkciót, hogy az olaj felmelegedjen.

2. Állítsa le a traktort vízszintes helyzetben. Süllyessze le a emelőkarokat, a homlokrakodót, az első függesztésű és minden más munkaeszközt, amely olajat von el a hajtóműből.

3. Állítsa le a motort, és vegye ki a kulcsot.

4. Kapcsolja be a parkféket.

5. Vegye ki az olaj leeresztő csavarokat (A) és (B), majd eressze az olajat egy alkalmas edénybe. A feltöltési mennyiségeket lásd a "Műszaki adatok" című fejezetben.

   Az olaj leeresztése után tegyen be új tömítőgyűrűket a csavarokhoz (A) és (B), majd húzza meg azokat.

6. Vegye le a hidraulikaolaj (C) és a hajtóműolaj (D) szűrőjét.

7. Kenje be az új szűrőbetétek tömítőgyűrűjét zsírral, és csavarja be azokat a helyükre.

   Csak eredeti John Deere szűrőket használjon!

   FONTOS: Mindig cserélje le mindkét szűrőt egyszerre.

Hajtómű-/hidraulikaolaj cseréje PowrQuad™ PLUS vagy AutoQuad™ PLUS hajtóművel szerelt traktoroknál

1.

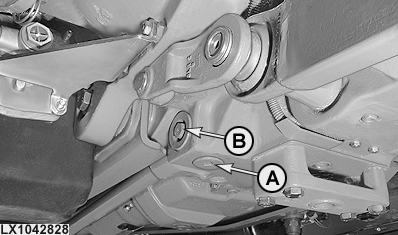

   LX1042828-UN-26FEB07

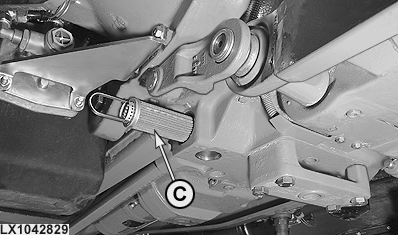

   LX1042829-UN-26FEB07

   Szívóági szűrő PowrQuad™ Plus, vagy AutoQuad™ Plus hajtóművel szerelt traktoroknál

   A - Leeresztő csavar (50 N˙m; 37 lb.-ft.)

   B - Zárócsavar (50 N˙m; 37 lb.-ft.)

   C - Szívószűrő

   Távolítsa el a (B) zárócsavart, húzza ki a szívószűrőt, és mossa ki gázolajban. Tisztítsa meg a területet ahová visszahelyezi a szűrőbetétet. Helyezze vissza a szűrőbetétet.

---




2. Mielőtt felöntené friss olajjal, cserélje ki a tömítéseket, és húzza meg a leeresztő csavarokat 50 N˙m (37 lb.-ft.) nyomatékkal.

3. Töltse fel a differenciálházat hajtómű/hidraulika olajjal. A feltöltési mennyiségeket lásd a "Műszaki adatok" című fejezetben.

Ellenőrizze az olajszintet

Járassa a motort rövid ideig, és működtessen hidraulikus funkciókat. Állítsa le a motort.

Várjon 10-15 percet, mielőtt az olajszintet ellenőrizné. Az olajszintnek a szintjelző üvegen a két jelzés között kell lennie. Ha nem így van, korrigálja.
