A hajtószíj cseréje

LX1053313-UN-09APR13

LX1053388-UN-28FEB12

LX1053389-UN-28FEB12

A - Furat

B - Fém tüske

C - Feszítőgörgő

D - Peremesfejű csavarok (6 db)

E - Hajtószíj

F - Ventilátor

MEGJEGYZÉS: A mellső TLT-vel szerelt traktorokon, a meghajtószíj cseréjét a John Deere szervizzel végeztesse el.

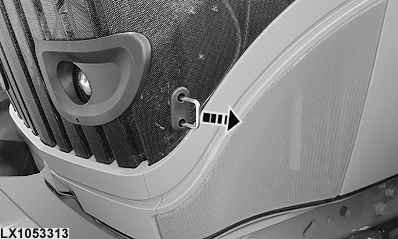

Húzza meg a fület és nyissa fel a motorháztetőt.

VIGYÁZAT: Kösse le a (–) test kábelt az akkumulátorról.

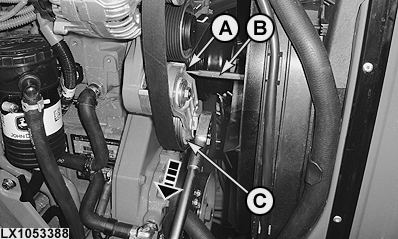

Egy négyszög kulcs segítségével fordítsa el a (C) feszítőgörgőt (lásd a nyilakat) úgy, hogy az (A) furatok az alaplemezen és a bütyök egyvonalba kerüljenek. Toljon be egy 5 mm (0,2 in) átmérőjű fémcsapot (B) a két, egy vonalba eső furaton keresztül, így biztosítsa a feszítőgörgőt.

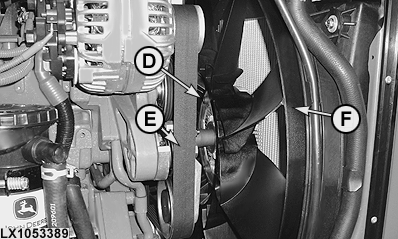

Vegye ki a hat csavart (D) a ventilátorból.

Szerelje le a hajtószíjat (E) a vetillátorról (F).

Helyezze fel a hajtószíjat helyesen elhelyezve, majd engedje a szíjfeszítőt feszített alaphelyzetbe.

A feszítéshez, fordítson kicsit a feszítőgörgőn, hogy a fém csap meglazuljon, majd húzza ki azt a furatból. A szíjfeszítő automatikusan visszatér a feszítési helyzetébe.

FONTOS: Felszerelésnél, mindig új hornyosfejű csavarokat használjon.

Tegye be a ventilátort (F), és húzza meg az új peremesfejű csavarokat (D) a következő nyomatékkal.

Tétel	Mérés	Specifikáció
Ventilátorfelfogató	Meghúzási nyomaték	22–28 N˙m 16–21 lb·ft

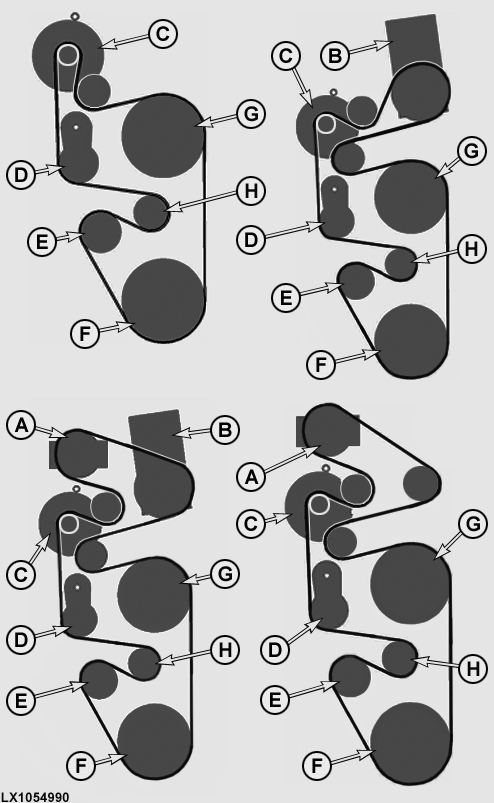

Meghajtó szíj elvezetése

LX1054990-UN-12DEC11

A - Kompresszor (légkondicionáló rendszer)

B - Kompresszor (légfék)

C - Generátor

D - Szíjfeszítő

E - Vízszivattyú

F - Főtengely

G - Ventilátor szíjtárcsa

H - Terelő görgő
