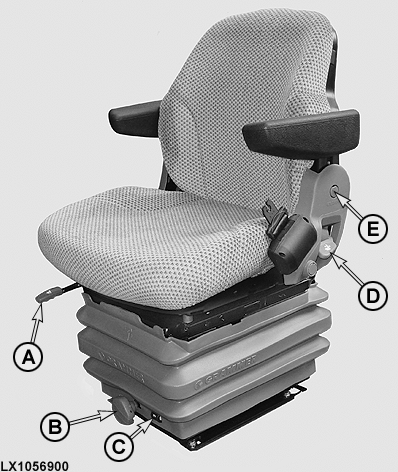

MSG85 komfortülés

LX1056900-UN-13MAR13

A - Előre/hátra állítás

B - A kezelő súlyát beállító kurbli

C - Súlyvisszajelző

D - Háttámladöntés

E - A kartámasz magasságának beállítása

FONTOS: Az ülés beállításakor kerülje el a becsípődést/zúzódást. A fülkében található tárgyak korlátozhatják a szabad mozgást/teret. Győződjön meg róla, hogy elég szabad hely maradt hogy beállítsa az alkatrészeket, és megelőzze azok egymásnak ütközését. A kezelőszervek véletlen megérintése a traktor vagy a munkagép beindulásához vezethet.

Az ülésmagasság beállítása

Az ülés felfelé állításához emelje azt fel, amíg be nem kattan a helyére (3. reteszelt állás). A lefelé állításhoz emelje fel az ülést ütközésig, majd engedje le teljesen.

A — előre/hátra állítás

Húzza meg az (A) kart, és állítsa az ülést a kívánt helyzetbe. Engedje el a kart, hogy reteszelje azt.

B — a súly beállítása

Tehernek kell lenni az ülésen ahhoz, hogy az a kezelő súlyához be legyen állítva. Ahhoz, hogy az ülést a kezelő tömegéhez állítsa, hagyja az ülést beállni, majd állítsa be a tömeget a kívánt módon a (B) kurbli segítségével.

Használja a (C) visszajelzőt az ellenőrzéshez.

MEGJEGYZÉS: Az ülés 50–130 kg (110–285 lb) közötti tartományban állítható.

D — a háttámladőlés beállítás

Húzza meg a (D) kart, és állítsa az ülés háttámláját a kívánt szögbe. Engedje el a kart, hogy reteszelje azt.

E — a kartámaszmagasság beállítása

Távolítsa el az (E) burkolatot mindkét oldalon, lazítsa meg a csavarokat, majd állítsa be a kartámaszt a kívánt pozícióba. Húzza meg a csavarokat, és tegye vissza az (E) burkolatot.
