MSG95GL légrugós komfortülés

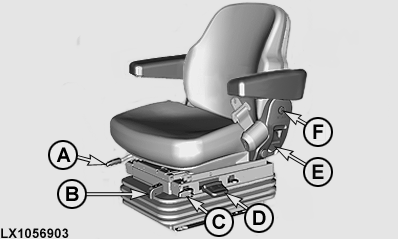

LX1056903-UN-13MAR13

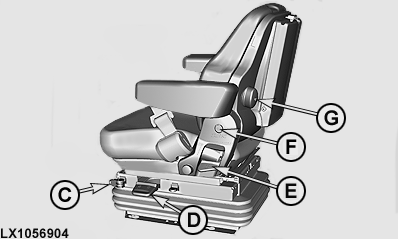

LX1056904-UN-13MAR13

FONTOS: Az ülés beállításakor kerülje el a becsípődést/zúzódást. A fülkében található tárgyak korlátozhatják a szabad mozgást/teret. Győződjön meg róla, hogy elég szabad hely maradt hogy beállítsa az alkatrészeket, és megelőzze azok egymásnak ütközését. A kezelőszervek véletlen megérintése a traktor vagy a munkagép beindulásához vezethet.

A — előre/hátra állítás

Húzza meg az (A) kart, és állítsa az ülést a kívánt helyzetbe. Engedje el a kart, hogy reteszelje azt.

B — tömeg- és magasság-visszajelző

A zöld jelzés a skálán azt jelzi, hogy a tömeg-/magasságbeállítás helyes.

C — előre/hátra mozgás csillapításának beállítása

• A (C) kar előre állítva - nincs vízszintes csillapítás
• A (C) kar hátra állítva - van vízszintes csillapítás

D — a súly beállítása

Tehernek kell lenni az ülésen ahhoz, hogy az a kezelő súlyához be legyen állítva. Az ülésnek a gépkezelő tömegéhez történő beállításához indítsa be a motort, hagyja hogy az ülés beálljon nyugalmi helyzetbe, majd húzza meg a (D) kart, vagy nyomja azt lefelé, amíg a zöld jelzés meg nem jelenik a (B) skálán.

MEGJEGYZÉS: Az ülés 50–130 kg (110–285 lb) közötti tartományban állítható.

D — az ülésmagasság beállítása

A tömeg beállításának elvégzése után az ülés magassága tetszőlegesen módosítható. A magasság beállításához húzza fel a (D) kart, vagy nyomja le azt amennyire lehet. A zöld jelzésnek meg kell jelenni a skálán (B). Ha a magasság állítás során eléri a felső vagy alsó végállást, állítsa a magasságot kissé lentebb, vagy fentebb, hogy biztosítson egy minimális elmozdulási lehetőséget felfelé és lefelé (rugóút).

E — a háttámladőlés beállítása

Húzza meg a kart (E), és állítsa az ülés háttámlát a kívánt szögbe. Engedje el a kart, hogy reteszelje azt.

F — a kartámaszmagasság beállítása

Távolítsa el az (F) burkolatot mindkét oldalon, lazítsa meg a csavarokat, majd állítsa be a kartámaszt a kívánt pozícióba. Húzza meg a csavarokat, és tegye vissza az (F) burkolatot.

G — a háttámlán lévő deréktámasz beállítása

A (G) gomb segítségével állítsa be a deréktámasz helyzetét.
