MSG95AL légrugós komfortülés

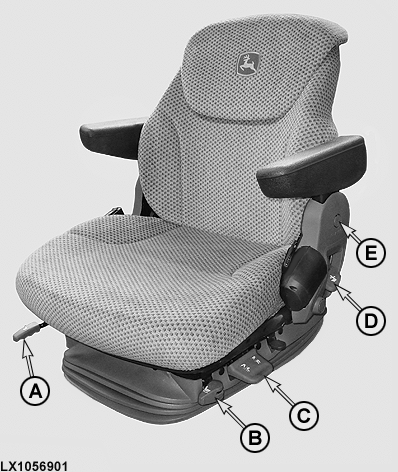

LX1056901-UN-13MAR13

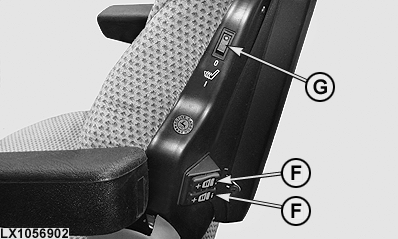

LX1056902-UN-13MAR13

FONTOS: Az ülés beállításakor kerülje el a becsípődést/zúzódást. A fülkében található tárgyak korlátozhatják a szabad mozgást/teret. Győződjön meg róla, hogy elég szabad hely maradt hogy beállítsa az alkatrészeket, és megelőzze azok egymásnak ütközését. A kezelőszervek véletlen megérintése a traktor vagy a munkagép beindulásához vezethet.

A — előre/hátra állítás

Húzza meg az (A) kart, és állítsa az ülést a kívánt helyzetbe. Engedje el a kart, hogy reteszelje azt.

B — előre/hátra mozgás csillapításának beállítása

• A (B) kar előre állítva - nincs vízszintes rugózás
• A (B) kar hátra állítva - van vízszintes rugózás

C — a súly beállítása

Tehernek kell lenni az ülésen ahhoz, hogy az a kezelő súlyához be legyen állítva. Indítsa be a motort és hagyja, hogy az ülés beálljon, majd húzza meg az (C) kart egy rövid időre. Az ülés automatikusan beállítja magát a kezelő súlyának megfelelően.

MEGJEGYZÉS: Az ülés 50–130 kg (110–285 lb) közötti tartományban állítható.

C — Magasság állítás

A tömeg beállításának elvégzése után, az ülés magassága tetszőlegesen módosítható. A magasság beállításához húzza fel az (C) kart amennyire lehet, vagy nyomja le. Ha a magasság beállításakor eléri az alsó vagy a felső végállást, az automatikus magasságállítás módosítja a beállítást, hogy biztosítson egy minimális elmozdulási lehetőséget felfelé és lefelé (rugóút).

D — a háttámladőlés beállítás

Húzza meg a (D) kart, és állítsa az ülés háttámláját a kívánt szögbe. Engedje el a kart, hogy reteszelje azt.

E — a kartámaszmagasság beállítása

Távolítsa el az (E) burkolatot mindkét oldalon, lazítsa meg a csavarokat, majd állítsa be a kartámaszt a kívánt pozícióba. Húzza meg a csavarokat, és tegye vissza az (E) burkolatot.

F — a háttámlán lévő deréktámasz beállítása

Állítsa be a deréktámaszt az (F) billenőkapcsolóval.

G — ülésfűtés

A (G) kapcsolóval lehet be/ki kapcsolni az ülésfűtést.
