Állítható mellső híd, mellső hajtás NÉLKÜL - Nyomtávok híd toldattal

LX1056897
LX1056897-UN-04JUN13

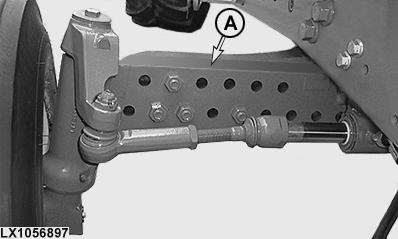

Állítható mellső híd híd toldatok nélkül

Az állítható mellső híd (A) híd toldatok nélkül 7 féle nyomtávra állítható be.

Ha a mellső kerekeket leszerelték a nyomtáv állításhoz, húzza meg a mellső kerék csavarjait 310 N˙m (230 lb.-ft.)-rel.

A nyomtáv beállítása után, húzza meg a híd csavarjait 400 N˙m (300 lb.-ft.)-rel.

FONTOS: A nyomtáv beállítása után ellenőrizze ezen csavarok meghúzási nyomatékát 4 és 8 üzemóra után, majd többször ellenőrizze még a következő 100 üzemóra alatt.

Gumiabroncsok

Gumiabroncs szelep helyzete

Híd furat helye


1

2

3

4

5

6

10.00-16

Ki

1524 mm

(60.0 in.)

1626 mm

(64.0 in.)

1728 mm

(68.0 in.)

1830 mm

(72.0 in.)

1932 mm

(76.1 in.)

2034 mm

(80.1 in.)

Be

1483 mm

(58.4 in.)

1585 mm

(62.4 in.)

1687 mm

(66.4 in.)

1789 mm

(70.4 in.)

1891 mm

(74.4 in.)

1993 mm

(78.5 in.)


11.00-16

Ki

1522 mm

(59.9 in.)

1624 mm

(63.9 in.)

1726 mm

(67.9 in.)

1828 mm

(72.0 in.)

1930 mm

(76.0 in.)

2032 mm

(80.0 in.)

Be

1481 mm

(58.3 in.)

1583 mm

(62.3 in.)

1685 mm

(66.3 in.)

1787 mm

(70.3 in.)

1889 mm

(74.4 in.)

1991 mm

(78.4 in.)


11L-15

Ki

1527 mm

(60.1 in.)

1629 mm

(64.1 in.)

1731 mm

(68.1 in.)

1833 mm

(72.2 in.)

1935 mm

(76.2 in.)

2037 mm

(80.2 in.)

Be

1486 mm

(58.5 in.)

1588 mm

(62.5 in.)

1690 mm

(66.5 in.)

1792 mm

(70.6 in.)

1894 mm

(74.6 in.)

1996 mm

(78.6 in.)

OULXA64,0002E9C-35-20130612
