Állítható mellső híd, mellső hajtás nélkül - A nyomtávok beállítása

A könyöktengelyek beállítása

1.

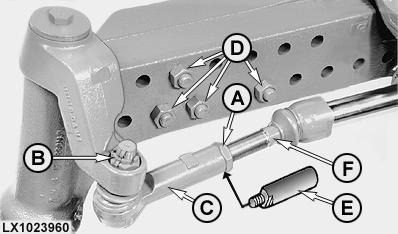

   LX1023960-UN-30NOV99

   A - Rögzítőanya

   B - Koronás anya

   C - Gömbcsukló

   D - Könyöktengely csavarok

   E - Kormányösszekötő toldat

   F - Kormányösszekötő rúd

   Emelje meg a traktor elejét és támassza alá BIZTONSÁGOSAN a tengely középső része alatt.

   FONTOS: A nyomtávtól függően, a híd mindkét oldalán a kormányösszekötőit ki vagy be kell csavarni. Lásd A kormányösszekötő toldat használata részt.

---




2. Lazítsa meg az (A) kontraanyát. Amikor ezt végzi, tartsa meg a kormányösszekötő rudat (F), hogy az ne tudjon mozogni.

3. Vegye ki a sasszeget és a koronás anyát (B).

4. Használjon réz vagy műanyag fejű kalapácsot a kormányösszekötő végének kinyomásához. Használjon gömbcsukló lehúzót, ha van.

5. Támassza alá a könyöktengelyt megfelelő támasszal, majd vegye ki a könyöktengely csavarokat (D).

6. Állítsa a könyöktengelyt a kívánt helyzetbe, tegye be a csavarokat (D), és húzza meg 400 N˙m (300 lb.-ft.) nyomatékkal.

7. Csavarja be a kormányösszekötő toldatot a gömbcsuklóba, majd csavarja össze a gömbcsuklót a kormányösszekötővel.

   MEGJEGYZÉS: A toldat beszerelése előtt, a gömbcsuklót le kell kötni a kormányösszekötő rúdról.

8.

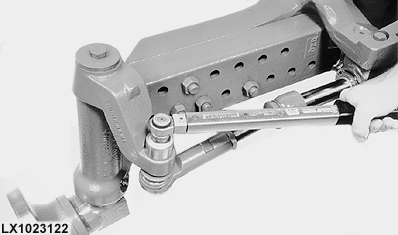

   LX1023122-UN-08JUN99

   Szerelje fel a gömbcsuklót az irányító karra, húzza meg a koronás anyát 100 N˙m (75 lb.-ft.) nyomatékkal, és szereljen be egy új sasszeget.

---




9. Tartsa meg a gömbcsuklót, hogy az ne tudjon elmozdulni, és húzza meg a kormányösszekötő toldatot 300 N˙m (220 lb.-ft.) nyomatékkal. Ezután ellenőrizze és állítsa be a kerékösszetartást (a vonatkozó információt lásd ebben a fejezetben).

10.

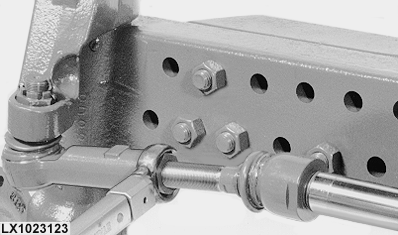

    LX1023123-UN-08JUN99

    A kerékösszetartás beállítása után, húzza meg a kontraanyát 250 N˙m (185 lb.-ft.) nyomatékra. Tartsa meg a kormányösszekötő toldatot, hogy az ne tudjon elmozdulni, a kontraanya meghúzásakor.

---

A kormányösszekötő toldatok használata

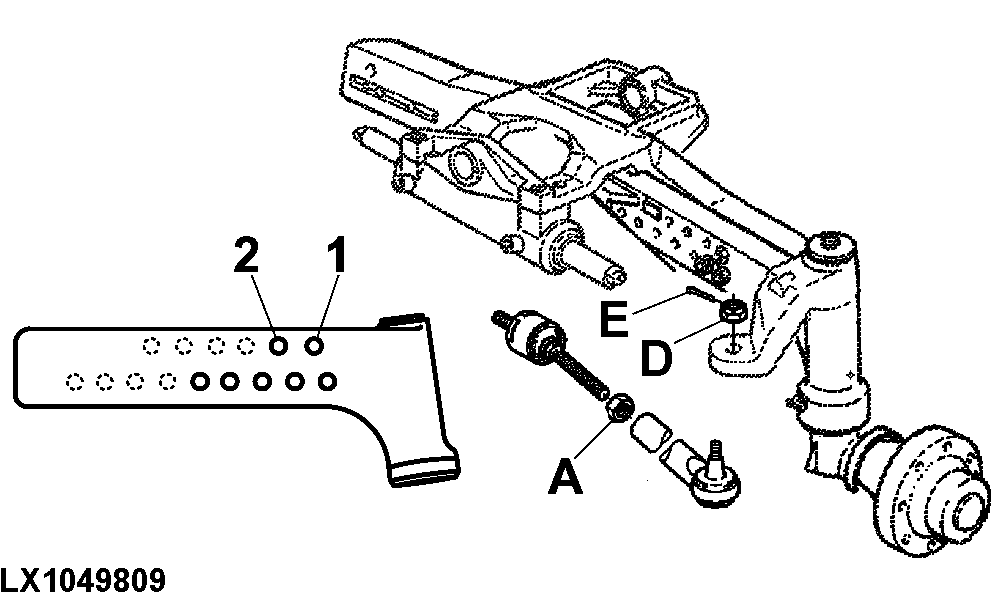

LX1049809-UN-13SEP10

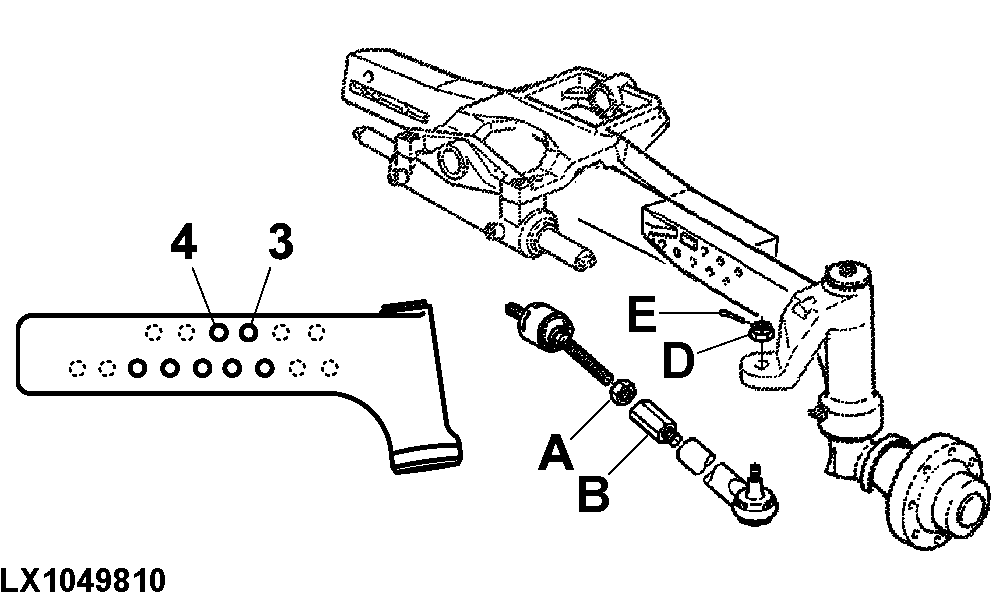

LX1049810-UN-13SEP10

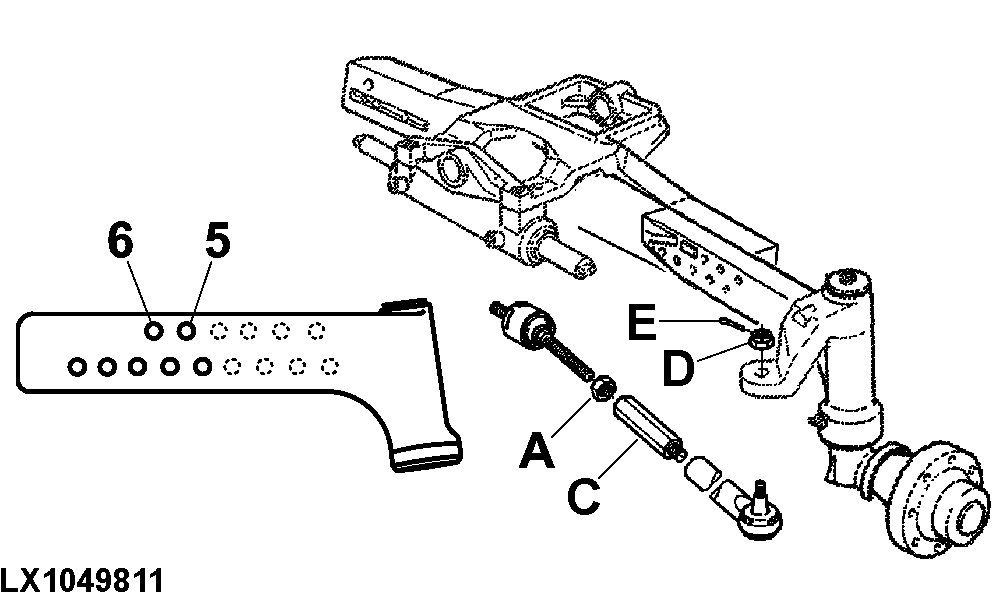

LX1049811-UN-13SEP10

A - Kontraanya 250 N˙m (185 lb.-ft.)

B - Rövid toldat L150047 (102 mm; 4 in.)

C - Hosszú toldat L157909 (204 mm; 8 in.)

D - Koronás anya (100 N˙m; 75 lb.-ft.)

E - Sasszeg

A könyöktengely helyzete	Kormányösszekötő toldat szükséges
1 és 2	Nincs szükség toldatra
3 és 4	Rövid toldat L150047 (102 mm; 4 in.)
5 és 6	Hosszú toldat L157909 (204 mm; 8 in.)
