Használati utasítások

LX1049749-UN-21MAY10

Csukló a hajtó tengelyen

LX1049900-UN-22FEB11

Állítsa egyenesbe a villákat helyesen

1 - Z elrendezés

2 - W elrendezés

A kardántengely csuklók szögeinek (a) és (b), a kardántengely két végén amennyire csak lehetséges, egyformának kell lenniük.

Alkalmazásokban, ahol nem ez a helyzet (pl. éles kanyar bekapcsolt TLT-vel), ajánlott az állandó fordulatú hajtó tengely használata.

MEGJEGYZÉS: A két ábrán a kardántengelyek védőburkolatai nem látszanak. A kardántengelyek használatakor a védőburkolatok alkalmazása kötelező.

FONTOS: Csak a különböző munkaeszközök kezelési utasításában leírt működési feltételek engedélyezettek. Ez vonatkozik a maximálisan engedélyezett csuklási szögre, a szabadonfutós kuplungokra és túlterhelés ellen biztosító tengelykapcsolókra, valamint az előírt átfedésre amikor az alakos csőszelvényeket nyomunk össze.

FONTOS: Mielőtt TLT hajtású munkaeszközt használna, győződjön meg arról, hogy a hajtó tengely rendszeresen kenve van-e. Tegyen eleget a gyártó által biztosított kezelési utasítás rendelkezéseinek.

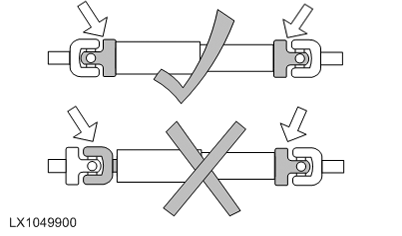

FONTOS: Többkomponensű, teleszkópos hajtó tengelyeken a kengyelek egyes végeit a bemutatottak szerint vonalba kell állítani. A kengyelek egyes végei NEM lehetnek egymástól 90°-os szögben (lásd a nyilat a jobb oldali ábrán).
