Vonóhorog (fix csapos/vonógömb)

MEGJEGYZÉS: A vonócsap/vonógömb kopásnak kitett alkatrészeit 250 óránként ellenőrizni kell (lásd a Karbantartás — 250 üzemóránként c. részt). Szükség esetén cserélje őket!

Fix vonócsap

LX1041424-UN-10NOV06

A - rugó

B - csapszeg

C - rögzítő

Munkaeszköz felkapcsolásához húzza fel az (A) rugót, és csúsztassa a (B) csapot jobbra! A (C) rögzítőt egy rugó felfelé nyomja. Ha a munkagépet felkapcsolta, tolja a (C) rögzítőt lefelé, és csúsztassa a (B) csapot teljesen balra! Húzza az (A) rugót hátra lefelé a rögzített helyzetébe (az ábra szerinti helyzetbe)!

Vonógömb

LX1049992-UN-27JUL11

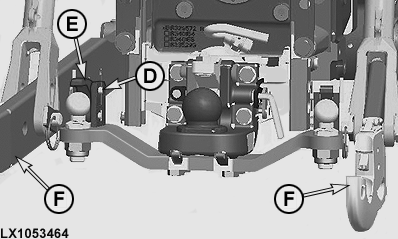

LX1053464-UN-29JAN13

A - fogantyú

B - állítócsavar

C - rögzítő

D - reteszelőcsap

E - rögzítő

F - emelőkarok

FONTOS: Ha a vonógömb egyik vagy mindkét oldalán kényszerkormányzás található, kövesse az alábbiakat:

Munkagépek csatlakoztatása előtt szerelje le a vonógömböt és a kényszerkormányzási rendszert!

Kényszerkormányzási rendszerrel ellátott pótkocsi csatlakoztatása előtt szerelje le az (F) alsó emelőkarokat!

A munkagép felkapcsolásához húzza fel az (A) fogantyút, és csúsztassa jobbra! Ezzel kioldja a zárszerkezetet, és a (C) rögzítőt el tudja mozdítani felfelé. Miután felkapcsolta a munkagépet, nyomja le a (C) rögzítőt, és tolja vissza az (A) fogantyút az eredeti helyzetébe! Az fogantyú csak akkor fog megfelelően illeszkedni, ha a rögzítőcsap teljesen balra van eltolva. Ha szükséges, egy 8 mm-es (0,3 in) imbuszkulccsal állítsa be a (B) állítócsavart a rögzítőn, hogy helyen csináljon a vontatott munkagép vonószemének! Húzza meg a rögzítőanyát 300 N˙m (220 lb·ft) nyomatékkal egy 30 mm-es (1,2 in) kulccsal!

A kényszerkormányzás csatlakoztatásához húzza ki a (D) reteszelőcsapot, emelje meg az (E) rögzítőt, majd csatlakoztassa a kényszerkormányzás rudazatát! Végül helyezze vissza az rögzítőt és a csapot az eredeti helyzetbe!

Vonórúddal történő helyettesítés

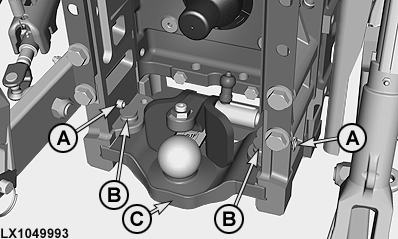

LX1049993-UN-27JUL11

A - reteszelőcsap

B - rögzítőcsap

C - támasz

A vonócsapok/-gömbök könnyen leszerelhetők például vonórúd felszerelése érdekében. Húzza ki az (A) rögzítőcsapot, vegye ki a (B) reteszelőcsapot, majd húzza ki a (C) tartót hátrafelé!
