Digitális kijelző - Kezelői felület

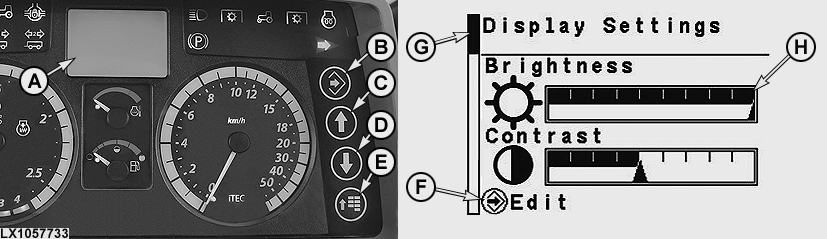

LX1057733-UN-09OCT12

Bemutató ábra

A - Digitális kijelző

B - Megerősítés gomb

C - Felfelé nyíl gomb

D - Lefelé nyíl gomb

E - Menü gomb

F - A gomb funkciója (A jelenleg a B és E gombokhoz rendelt funkciók)

G - Navigációs oszlop

H - Beviteli terület

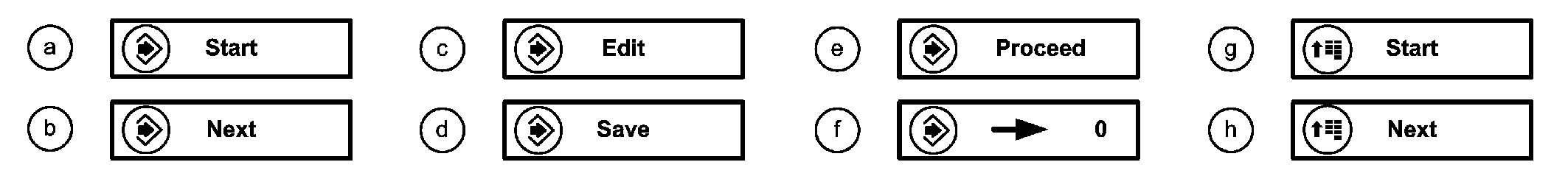

LX1057734-UN-26JUN12

A gombok funkciói, összefoglaló (A B és E gombok lehetséges funkciói)

a - Kezdés - Nyomja meg a kezdés gombot (B) a funkció indításához

b - Következő - Nyomja meg a megerősítés gombot (B) a következő oldalra lépéshez

c - Megjelenítés - Nyomja meg a megerősítés gombot (B) a kiválasztás megjelenítéséhez

d - Mentés - Nyomja meg a megerősítés gombot (B) a változtatások elmentéséhez

e - Folytatás - Nyomja meg a megerősítés gombot (B) a feladat folytatásához

f - Visszaállítás - Nyomja meg a megerősítés gombot (B) a jelenlegi beállítások visszaállításához

g - Kezdés - Nyomja meg a menü gombot (E) a kezdésre lépéshez

h - Következő - Nyomja meg a menü gombot (E) a következő menü eléréséhez

Az elért oldal funkciójától függően kiválasztható rubrikák vagy beviteli mezők, mint pl. (H) jelennek meg. Az aktuális beállításokat a beviteli mezőkben lehet megváltoztatni. A beviteli mezők és az ellenőrző rubrikák megerősítés gombbal választhatóak ki. Az értékekeket a nyíl gombokkal lehet megváltoztatni, majd a megerősítés gombbal elmenteni.

A gomboknak (B) és (E) különböző funkcióik lehetnek. Ha eltér a fő funkciótól, akkor ez a digitális kijelző alján jelenik meg (F). Lásd a "Funkciók, gombok, Összefoglalás" ábrát. A legtöbb oldalon az oldal elérését követően automatikusan megjelenik egy segítség amely elmagyarázza a funkciókat.

A navigációs oszlop (H) mutatja a menün belüli aktuális helyzetet, ha a menü több oldalból áll (Ha az oszlop fenn van az a menü elejét jelenti, ha az oszlop alul az pedig a menü végét).
