A függesztett pótsúly összeszerelése

VIGYÁZAT: Az alábbi munkák végzésekor tartsa be a baleset-megelőzési szabályokat.

VIGYÁZAT: Az emelésre és szállításra használt gép teherbírása legalább 900 kg (1985 lb) vagy 1150 kg (2535 lb) kell legyen.

VIGYÁZAT: Csak minősített emelő berendezést használjon.

VIGYÁZAT: Tartsa be a biztonsági szabályokat. Ne álljon a függő teher alá.

MEGJEGYZÉS: A szállítás megkönnyítése érdekében jó ötlet a pótsúlyt egy raklapon összeszerelni. Ügyeljen arra, hogy a raklap teherbírása megfelelő legyen.

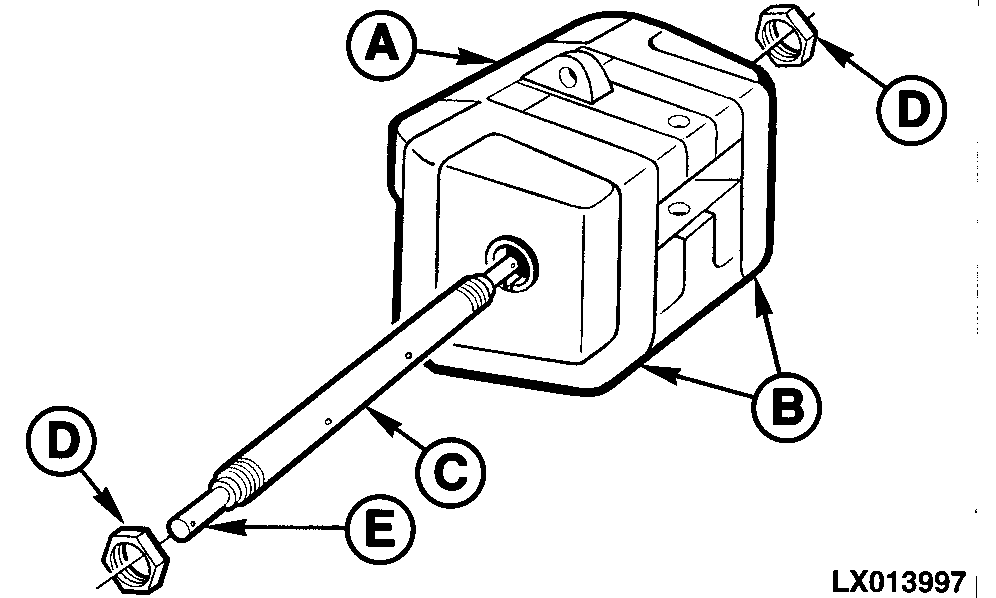

LX013997-UN-02APR96

Egy emelőberendezés segítségével helyezze a pótsúly középső részét (A) vízszintes területre.

Helyezze az oldalsúlyokat (B) a középső súly két oldala mellé és helyezze be a függesztő tengelyt (C).

Húzza meg az anyákat (D) 300 N˙m (220 lb-ft) nyomatékkal.

Ha a hárompont-emelőhöz csatlakoztatja, állítsa a csapokat (E) a maximális hosszúságra.

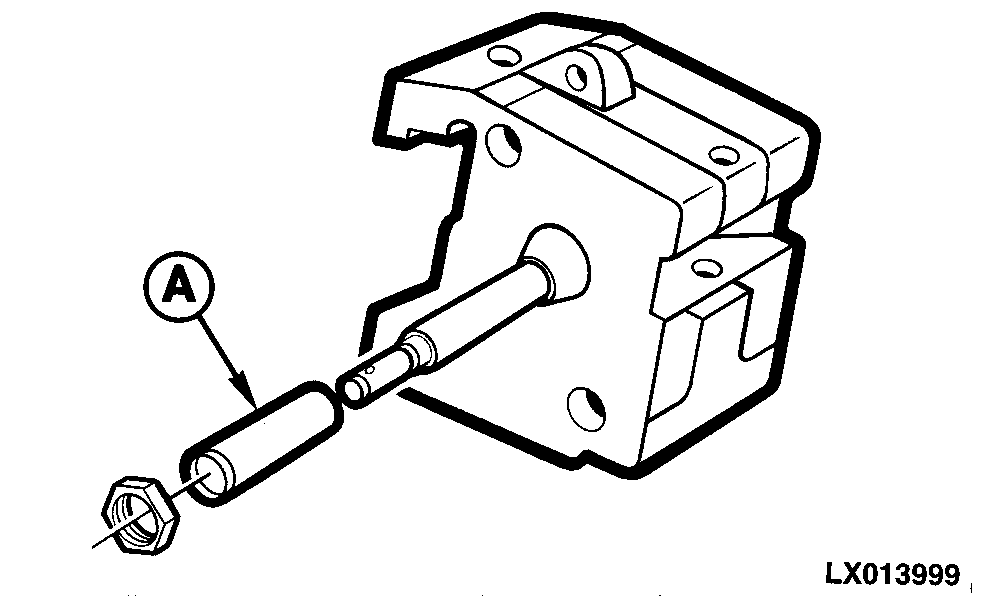

LX013999-UN-02APR96

Ha csak a pótsúly középső részét csatlakoztatja, a függesztő tengely mindkét végére helyezze fel a távtartó perselyeket (A).

Húzza meg az anyákat 300 N˙m (220 lb-ft) nyomatékkal.

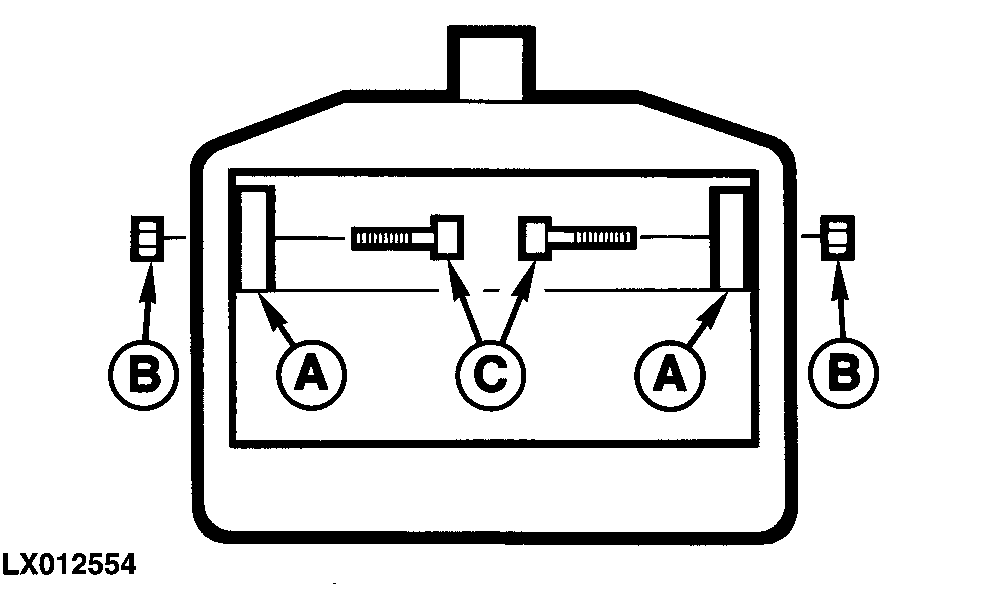

LX012554-UN-27JUN96

Ha a 80 kg-os (175 lb) pótsúly tőkéhez csatlakoztatja, helyezze be mindkét oldalon belülre a távtartókat (A).

Ha a 110 kg-os (240 lb) pótsúly tőkéhez csatlakoztatja, akkor a távtartókra nincs szükség.

Helyezze be a hatlapfejű csavarokat (C) belülről és rögzítse őket az anyákat (B).

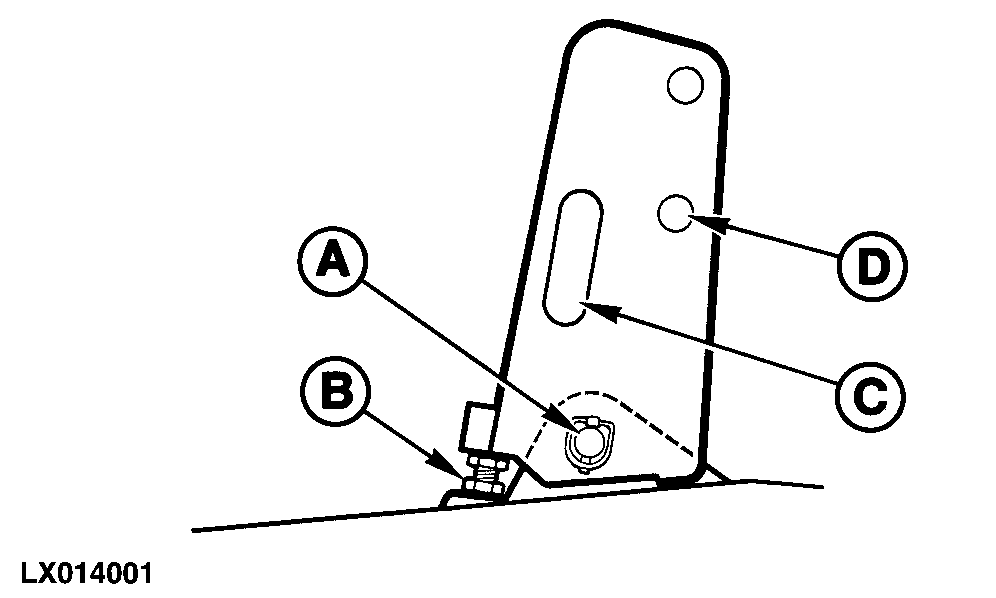

LX014001-UN-02APR96

Ha a hárompont-emelőhöz csatlakoztatja, szerelje fel a középső függesztő pont tartóját. Helyezze be és rögzítse a csapot (A). Állítsa be a mélységet a (B) csavarral úgy, hogy annyira csavarja be a középső függesztő pont tartójába, hogy az érintse a középső pótsúlyt, majd rögzítse a kontraanyával.

A középső függesztő pont tartóján található lyukban (C) tárolhatók a távtartók, ha nincs rájuk szükség.

Ha a középső függesztő pont tartójára nincs szükség, akkor az átfordítható és rögzíthető a (D) furat segítségével.
